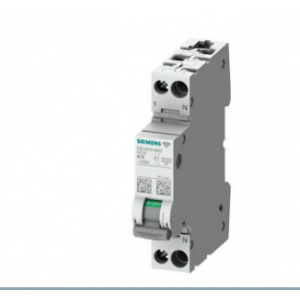

小型斷路器 測量功能,通信 230V AC 6kA，1+N 極，色，2A 請注意無線電批準！ 國家列表：參見證書 |
| 版本 |
| 產品品牌名稱 |
SENTRON |
| 產品名稱 |
斷路器 |
| 產品的規格 |
COM 緊湊型小型斷路器 |
| 測量值采集方式 |
無間隙 |
| 一般技術數據 |
| 電極規格 |
1P+N |
| 消耗的視在功率 電源 |
0.4 VA |
| 脫扣特性級別 |
B |
| 機械式使用壽命（轉換周期） 典型 |
10 000 |
| 電氣使用壽命（操作循環） AC 負載時 平均值 |
7 500 |
| 可測量的網電頻率 初始值 |
45 Hz |
| 可測量的網電頻率 終值 |
65 Hz |
| 過壓類別 |
III |
| 污染程度 |
2 |
| 頻率 無線電傳輸時 ***小值 |
2 400 MHz |
| 頻率 無線電傳輸時 ***大值 |
2 483.5 MHz |
| 狀態顯示 測量數據 |
電壓，電流，有功功率，視在功率，無功功率，激活能，電源頻率，功率因素，溫度，操作循環，工作小時，脫扣，警告 |
| 電壓 |
| 電壓類型 工作電壓 |
AC |
| 絕緣電壓 (Ui) AC 時 測定值 |
250 V |
| 電源電壓 |
| 供電電壓 |
|
| ● AC 時 測定值 |
230 V |
| 值域 供電電壓頻率的 |
50/60 Hz |
| 工作電壓 |
|
| ● ***小值 |
195 V |
| ● 單相位運行時 AC 時 ***大值 |
250 V |
| 防護等級 |
| 防護等級 IP |
IP20，帶連接導線 |
| 防護等級 IP |
|
| ● 正面的 |
IP40 |
| ● 背面的 |
IP20 |
| 交換容量 |
| 電流通斷能力 |
|
| ● 根據 EN 60898 測定值 |
6 kA |
| 能源限制等級 |
3 |
| 耗散 |
| 損耗功率 [W] 電流測定值時 AC 時 在熱運行狀態中 每個電極 |
1.5 W |
| 電力 |
| 工作電流 |
|
| ● 30 °C 時 測定值 |
2 A |
| ● 40 °C 時 測定值 |
1.88 A |
| ● 45 ℃ 時 測定值 |
1.82 A |
| ● 50°C 時 測定值 |
1.69 A |
| ● 55 ℃ 時 測定值 |
1.76 A |
| ● 60 °C 時 測定值 |
1.62 A |
| ● AC 時 測定值 |
2 A |
| 可測量的電流 AC 時 |
|
| ● 初始值 |
0.04 A |
| ● 終值 |
8 A |
| 參考電流 (Iref) 1 AC 時 額定值 |
2 A |
| 適應性 |
| 使用的適宜性 |
住宅建筑/基礎設施 |
| 應用適宜性 |
|
| ● 電流表 |
是 |
| ● 無功功率表 |
是 |
| ● 頻率測量表 |
是 |
| ● 電壓表 |
是 |
| ● 有效功率測量裝置 |
是 |
| 產品詳細信息 |
| 產品組件 |
|
| ● 上方組合端子 |
否 |
| ● 下方組合端子 |
否 |
| ● 可一同切斷的中性線 |
是 |
| 產品特點 |
|
| ● 符合 EN 60204-1 的主開關特點 |
否 |
| ● 無鹵素 |
是 |
| ● 可密封 |
是 |
| ● 不含硅 |
是 |
| 產品擴展 可安裝 輔助裝置 |
是 |
| 通訊 |
| 準則 通過無線電設備 |
2014/53/EU |
| 協議 支持 |
無線協議 |
| 故障限制 |
| 標準 適用于誤差極限 |
基于 IEC61557-12, IEC62053-22, IEC62053-23 |
| 參考條件 對于測量***度的 |
符合 IEC61557-12、IEC62053-22 和 IEC62053-23 |
| 相對對稱測量不確定性 [%] |
|
| ● 對于測量值電流 |
0.5 % |
| ● 對于測量值電壓 |
0.5 % |
| ● 對于測量值電能 |
1 % |
| ● 對于測量值無功功率 |
1 % |
| ● 對于測量值視在功率 |
1 % |
| ● 對于測量值有功功率 |
1 % |
| 測量輸入 |
| 可測量的網電電壓 在 (PE)N 和 L 之間 AC 時 |
|
| ● ***小值 |
185 V |
| ● ***大值 |
255 V |
| 測量類別 用于電壓測量 |
CATIII 符合 IEC 61010-2-030 |
| 測量方法 用于電流測量 |
TRMS |
| 測量方法 用于電壓測量 |
TRMS |
| 連接 |
| 可連接的導線截面 單芯線的 |
|
| ● ***小值 |
0.75 mm² |
| ● ***大值 |
16 mm² |
| 可連接的導線截面 多芯線 |
|
| ● ***小值 |
0.75 mm² |
| ● ***大值 |
16 mm² |
| 可連接的導線截面 細芯線的 帶有電纜末端加工 |
|
| ● ***小值 |
0.75 mm² |
| ● ***大值 |
10 mm² |
| 擰緊轉矩 [lbf·in] 螺栓連接時 |
|
| ● ***小值 |
17.7 lbf·in |
| ● ***大值 |
22.1 lbf·in |
| 擰緊扭矩 螺栓連接時 |
|
| ● ***小值 |
1.2 N·m |
| ● ***大值 |
2 N·m |
| 位置 電源連接電纜 |
任意 |
| 機械設計 |
| 高度 |
90 mm |
| 寬度 |
18 mm |
| 深度 |
76 mm |
| 安裝深度 |
70 mm |
| 寬度分配單元的數量 |
1 |
| 緊固類型 |
安裝導軌 |
| 裝入位置 |
任意的 |
| 凈重 |
120 g |
| 環境條件 |
| 標準 |
IEC/EN60898-1, GB/T10963.1 |
| ● 對于沖擊 |
IEC 61373 |
| ● 對于正弦曲線式震蕩的環境檢測 |
IEC 60068-2-6 |
| 抗震強度 符合 IEC 60068-2-6 |
是 |
| 環境溫度 運行期間 |
|
| ● ***小值 |
-25 °C |
| ● ***大值 |
60 °C |
| 環境溫度 運行期間 |
-25...45°C：***大 85%rF, 4560°C：***大 43%rF |
| 環境溫度 存放期間 |
|
| ● ***小值 |
-40 °C |
| ● ***大值 |
75 °C |
