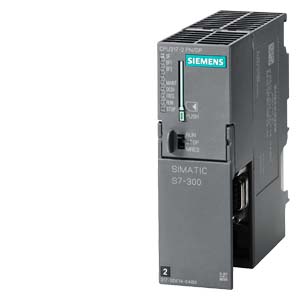

SIMATIC S7-300 CPU 317-2 PN/DP， 中央處理器，帶 1MB 主存儲器， 1 個 MPI/DP 12MBit/s 接口， 2 個 以太網 PROFINET 接口， 帶雙端口交換機， 需要微型存儲卡 |
| 一般信息 |
| 硬件功能狀態 |
01 |
| 固件版本 |
V3.2 |
| 產品功能 |
| ● 時鐘同步模式 |
是; 通過 PROFIBUS DP 接口或 PROFINET 接口 |
| 附帶程序包的 |
| ● 工程系統 |
自 STEP 7 V5.5 起 |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
20.4 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 電源導線的外部保險裝置（推薦） |
***小值 2 A |
| 電源和電壓斷路跨接 |
| ● 停電/斷電跨接時間 |
5 ms |
| ● 重復率，***小值 |
1 s |
| 輸入電流 |
| 耗用電流（額定值） |
750 mA |
| 耗用電流（空載），典型值 |
150 mA |
| 接通電流，典型值 |
4 A |
| I²t |
1 A²·s |
| 功率損失 |
| 功率損失，典型值 |
4.65 W |
| 存儲器 |
| 工作存儲器 |
| ● 集成 |
1 024 kbyte |
| ● 可擴展 |
否 |
| 裝載存儲器 |
| ● 插拔式 (MMC) |
是 |
| ● 插拔式 (MMC)，***大值 |
8 Mbyte |
| ● MMC 上的數據管理（在上一次編程后），***小值 |
10 a |
| 緩沖 |
| ● 存在 |
是; 通過 MMC 擔保（免維護） |
| ● 不帶電池 |
是; 程序和數據 |
| CPU-處理時間 |
| 對于位運算，典型值 |
0.025 µs |
| 對于字運算，典型值 |
0.03 µs |
| 對于定點運算，典型值 |
0.04 µs |
| 對于浮點運算，典型值 |
0.16 µs |
| CPU-組件 |
| 組件數量（總計） |
2 048; （DB、FC、FB）；可以通過安裝的 MMC 減少可裝載塊的***大數量。 |
| DB |
| ● 數量，***大值 |
2 048; 數字條：1 至 16000 |
| ● 容量，***大值 |
64 kbyte |
| FB |
| ● 數量，***大值 |
2 048; 數字條：0 至 7999 |
| ● 容量，***大值 |
64 kbyte |
| FC |
| ● 數量，***大值 |
2 048; 數字條：0 至 7999 |
| ● 容量，***大值 |
64 kbyte |
| OB |
| ● 容量，***大值 |
64 kbyte |
| ● 可用循環 OB 數量 |
1; OB 1 |
| ● 時間報警 OB 數量 |
1; OB 10 |
| ● 延遲報警 OB 數量 |
2; OB 20, 21 |
| ● 喚醒警告 OB 數量 |
4; OB 32、33、34、35 |
| ● 過程報警 OB 數量 |
1; OB 40 |
| ● DPV1 報警 OB 的數量 |
3; OB 55、56、57 |
| ● 等時模式 Ob 數量 |
1; OB 61 - 等時模式可用于 DP 或 PROFINET IO（非同時） |
| ● 啟動 OB 數量 |
1; OB 100 |
| ● 異步錯誤 OB 數量 |
6; OB 80, 82, 83, 85, 86, 87（OB83 只用于 PROFINET IO） |
| ● 同步錯誤 OB 數量 |
2; OB 121、122 |
| 嵌套深度 |
| ● 每個優先等級 |
16 |
| ● 錯誤 OB 中的附加等級 |
4 |
| 計數器、定時器及其剩磁 |
| S7 計數器 |
| ● 數量 |
512 |
| 剩磁 |
| — 可調整 |
是 |
| — 下限 |
0 |
| — 上限 |
511 |
| — 已預設 |
Z 0 至 Z 7 |
| 計數范圍 |
| — 可調整 |
是 |
| — 下限 |
0 |
| — 上限 |
999 |
| IEC 計數器 |
| ● 存在 |
是 |
| ● 類型 |
SFB |
| ● 數量 |
不限制（只通過 RAM 進行限制） |
| S7 時間 |
| ● 數量 |
512 |
| 剩磁 |
| — 可調整 |
是 |
| — 下限 |
0 |
| — 上限 |
511 |
| — 已預設 |
無剩余 |
| 時間范圍 |
| — 下限 |
10 ms |
| — 上限 |
9 990 s |
| IEC 計時器 |
| ● 存在 |
是 |
| ● 類型 |
SFB |
| ● 數量 |
不限制（只通過 RAM 進行限制） |
| 數據范圍及其剩磁 |
| 保留的數據范圍（包括時間、計數器、標記），***大值 |
256 kbyte |
| 標記 |
| ● 容量，***大值 |
4 096 byte |
| ● 存在剩磁 |
是; 從 MB 0 至 MB 4095 |
| ● 預設剩磁 |
MB 0 至 MB 15 |
| ● 定時標記數量 |
8; 1 個標記字節 |
| 數據組件 |
| ● 可調整剩磁 |
是; 在 DB 中不保持特征 |
| ● 預設剩磁 |
是 |
| 本地?cái)?shù)據 |
| ● 每個優先等級，***大值 |
32 768 byte; 每個塊***大 2048 字節 |
| 地址范圍 |
| 外設地址范圍 |
| ● 輸入端 |
8 192 byte |
| ● 輸出端 |
8 192 byte |
| 分布式 |
| — 輸入端 |
8 192 byte |
| — 輸出端 |
8 192 byte |
| 過程映像 |
| ● 輸入端 |
8 192 byte |
| ● 輸出端 |
8 192 byte |
| ● 輸入端，可調整 |
8 192 byte |
| ● 輸出端，可調整 |
8 192 byte |
| ● 輸入端，已預設 |
256 byte |
| ● 輸出端，已預設 |
256 byte |
| 分量過程映像 |
| ● 分量過程映像數量，***大值 |
1; PROFINET IO 的有效數據長度限制為不超過 1600 字節 |
| 數字通道 |
| ● 輸入端 |
65 536 |
| — 集中式 |
1 024 |
| ● 輸出端 |
65 536 |
| — 集中式 |
1 024 |
| 模擬通道 |
| ● 輸入端 |
4 096 |
| — 集中式 |
256 |
| ● 輸出端 |
4 096 |
| — 集中式 |
256 |
| 硬件擴展 |
| 擴展支架數量，***大值 |
3 |
| DP 主站數量 |
| ● 集成 |
1 |
| ● 關于 CP |
4 |
| 可運行的 FM 和 CP 數量（建議） |
| ● FM |
8 |
| ● CP, PtP |
8 |
| ● CP，LAN |
10 |
| 組件載體 |
| ● 組件載體，***大值 |
4 |
| ● 每個組件載體的組件，***大值 |
8 |
| 時間 |
| 時鐘 |
| ● 硬件時鐘（實時時鐘） |
是 |
| ● 可緩沖和同步 |
是 |
| ● 緩沖持續時間 |
6 wk; 當環境溫度為 40 °C 時 |
| ● 每日偏差，***大值 |
10 s; 典型值：2 s |
| ● 接通電源后時鐘的顯示 |
在斷開電源后，時鐘仍繼續運行 |
| ● 緩沖后的時鐘顯示 |
在斷開電源時，時鐘仍正常顯示時間 |
| 運行時間計數器 |
| ● 數量 |
4 |
| ● 數字/數字條 |
0 至 3 |
| ● 值域 |
0 至 2 的 31 次方小時（在使用 SFC 101 時） |
| ● 間隔尺寸 |
1 h |
| ● 剩余 |
是; 每次重啟時必須重新啟動 |
