菲尼克斯浪涌保護器適用于信息技術和電信網絡的電涌保護器
IT接口對于過電壓**敏感。理想情況下，高傳輸速率不應受到保護電路的影響。而功能強大且反應迅速的組件能提供可靠保護，同時衰減較低。進而安全限制過電壓， 且?guī)拵缀醪皇苡绊憽?/font>
菲尼克斯電氣的DATATRAB DT系列產品為諸多應用提供保護：
l 高速網絡，***高達萬兆位以太網
l 帶有RS-485接口的網絡
l 用于電信應用的模擬量和數字量接口，包括DSL
所有的電涌保護設備均與系統兼容，并且采用合適的連接技術。

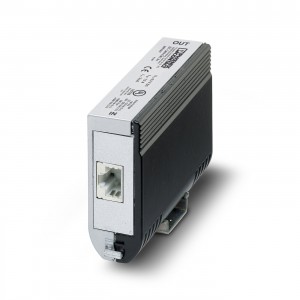

DT-LAN-CAT 6+型號支持各種數據協議下的高速數據傳輸，如以太網、以太網供電 (PoE)、ISDN、令牌環網和DS1等。
DATATRAB可用作適配器或DIN導軌模塊。
E A 級（ CAT6 A ）電涌保護裝置，適用于千兆以太網（至10 Gbps）， 令牌環 ，FDDI/CDDI，ISDN和DS1。適用于以太網供電（PoE++ / 4PPoE）“模式A”和“模式B”。RJ45連接插頭帶單獨的接地電纜，與NS 35 DIN導軌卡接便可實現接地連接。
一、產品屬性
|
IEC 類別
|
B2
|
|
C1
|
|
C2
|
|
C3
|
|
D1
|
|
類型
|
適配器采用DIN導軌安裝
|
|
產品類型
|
信息技術的電涌保護
|
|
位數
|
8
|
|
每模塊的線對
|
4
|
二、數據鏈接
三、尺寸
|
尺寸圖
|
|
|
寬度
|
25 mm
|
|
高度
|
102 mm
|
|
深度
|
63.5 mm
|
三、規格材料
四、尺寸
|
寬度
|
17.5 mm
|
|
高度
|
75 mm
|
|
深度
|
60.5 mm
|
五、機械特性
機械參數
保護電路
|
動作方向
|
Line-Line & Line-Ground/Shield
|
|
***大持續電壓UC（線-線）
|
≤ 3.3 V DC (±60 V DC/PoE)
|
|
額定電流
|
≤ 1.5 A (25 °C)
|
|
UC時，有效工作電流IC
|
≤ 1 µA
|
|
殘流IPE
|
≤ 400 µA
|
|
標稱放電電流In (8/20) µs（線芯-線芯）
|
100 A
|
|
額定放電電流In（8/20）µs（線芯-地）
|
2 kA (每對信號線)
|
|
脈沖放電電流Iimp (10/350) µs（線芯-地）
|
1 kA
|
|
總放電電流Itotal (8/20) µs
|
10 kA
|
|
額定功率脈沖電流lan（10/700）µs（線芯-線芯）
|
≤ 40 A
|
|
額定功率脈沖電流lan（10/700）µs（線芯-地）
|
≤ 160 A
|
|
輸出電壓限值1 kV/µs（線芯-線芯）波峰
|
≤ 85 V (PoE)
|
|
輸出電壓限值1 kV/µs（線芯-地）波峰
|
≤ 700 V
|
|
輸出電壓限值1 kV/µs（線芯-線芯）靜態
|
≤ 9 V
|
|
輸出電壓限值1 kV/µs（線芯-地）靜態
|
≤ 700 V
|
|
殘留電壓 ln，（導線-導線）
|
≤ 15 V
|
|
≤ 100 V (PoE)
|
|
電壓保護水平Up（線芯-線芯）
|
≤ 9 V (B2 - 1 kV / 25 A)
|
|
≤ 100 V (B2 - 1 kV / 25 A - PoE)
|
|
≤ 12 V (C3 - 20 A)
|
|
電壓保護水平Up（線-地）
|
≤ 900 V (B2 - 4 kV / 100 A)
|
|
≤ 700 V (C2 - 4 kV / 2 kA)
|
|
≤ 1 kV (C3 - 80 A)
|
|
響應時間tA（線芯-線芯）
|
≤ 1 ns
|
|
響應時間tA（線芯-地）
|
≤ 100 ns
|
|
輸入衰減aE，對稱。
|
≤ 1 dB (可達100 Mz/直接測量)
|
|
≤ 1 dB (可達250 MHz/直接測量)
|
|
≤ 3 dB (可達500 MHz/直接測量)
|
|
近端串?dāng)_衰減
|
≥ 35 dB (250 MHz/100 Ω/link)
|
|
≥ 45 dB (100 MHz / 100 Ω /鏈接)
|
|
≥ 27 dB (500 MHz / 100 Ω /鏈接)
|
|
≥ 39 dB (250 MHz/100 Ω/直接測量)
|
|
電容（線芯-線芯）
|
典型值 12 pF (f= 1 MHz / VR= 0 V)
|
|
電容（線芯-地）
|
典型值 2 pF (f= 1 MHz / VR= 0 V)
|
|
電涌保護故障報警
|
無
|
|
電涌電流電阻（導線-導線）
|
B2 - 1 kV / 25 A
|
|
C3 - 20 A
|
|
電涌電流電阻（導線-接地）
|
B2 - 4 kV / 100 A
|
|
C2 - 4 kV / 2 kA
|
|
C3 - 80 A
|
|
D1 - 1 kA
|
六、環境條件
|
保護等級
|
IP20
|
|
環境溫度（運行）
|
-40 °C ... 70 °C
|
|
環境溫度（存放/運輸）
|
-40 °C ... 70 °C
|
|
海拔
|
≤ 4000 m (平均海拔（標準海拔零點以上）)
|
|
允許濕度（運行）
|
5 % ... 85 %
|
七、標準和規范
|
標準/規格
|
IEC 61643-21
|
|
標準/規格
|
EN 50173-1
|
|
標準/規格
|
ISO/IEC 11801-Am.1
|
八、安裝
|
安裝類型
|
采用特殊連接的電涌保護插頭和DIN導軌，35 mm
|
應用圖
