菲尼克斯電氣可提供管理型和非管理型千兆工業以太網供電交換機，菲尼克斯交換機的這些產品通過IEC 61850認證，適用于DIN導軌安裝。即使在惡劣環境中也可組建安全強大的網絡：銅纜和光纖端口以及冗余功能可實現靈活系統聯網，輕松分段工業網絡。

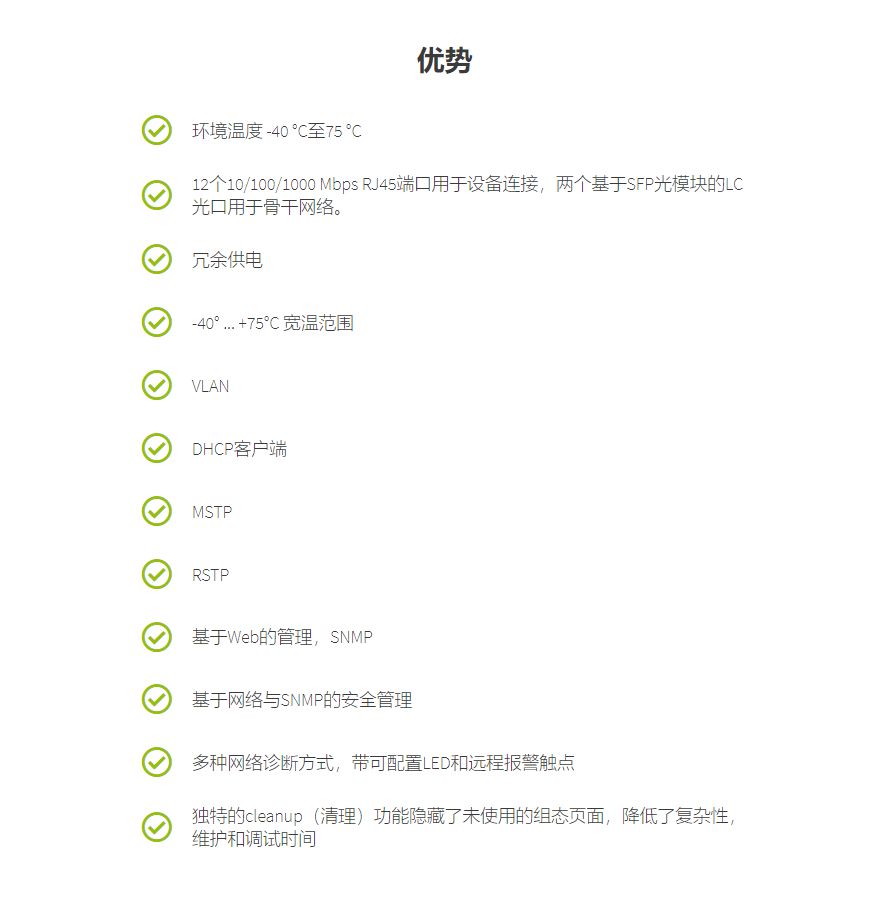

快速以太網交換機和千兆交換機
l 提供寬溫設計型號
l 支持DIN導軌及支架安裝
l 帶銅纜、光纖或SFP端口
l 支持?jǐn)U展環網冗余：故障時僅需15 ms即可完成切換
l 至多支持64個VLAN，具備組播過濾和端口匯聚功能
l 安全功能（用戶賬戶、端口安全、IEEE 802.1x RADIUS認證、HTTPS）
l 提供以太網供電 (PoE) 型號，各端口功率可達60 W，提供PoE專有組態選項
l 提供符合IEC 61850-3和IEEE 1613標準的型號
l 提供獲ATEX和IECEx認證的型號
菲尼克斯交換機Managed PoE Switches 4000，4 RJ45端口 10/100/1000 Mbps，4 SFP端口 1000 MBit/s，8
RJ45端口 10/100/1000 Mbps
一、尺寸
|
寬度
|
68 mm
|
|
高度
|
170 mm
|
|
深度
|
152 mm
|
二、材料規格
三、安裝
四、接口
以太網（RJ45）
|
連接方式
|
RJ45
|
|
連接方法方面的注意事項
|
自適應和自交叉
|
|
傳輸速度
|
10/100/1000 Mbps
|
|
傳輸原理
|
以太網RJ45雙絞線
|
|
傳輸長度
|
100 m (每個分段)
|
|
信號LED
|
數據接收，鏈接狀態
|
|
通道數目
|
4 (RJ45端口)
|
SFP模塊
|
連接方式
|
SFP端口
|
|
傳輸速度
|
1000 MBit/s (全雙工)
|
|
傳輸原理
|
取決于SFP模塊
|
|
傳輸長度
|
***多至 80 km (取決于所用光纖/SFP模塊)
|
|
信號LED
|
數據接收，鏈接狀態
|
|
通道數目
|
4 (SFP端口)
|
Ethernet (PoE)
|
連接方式
|
RJ45
|
|
連接方法方面的注意事項
|
自適應和自交叉
|
|
傳輸速度
|
10/100/1000 Mbps
|
|
傳輸原理
|
以太網RJ45雙絞線
|
|
傳輸長度
|
100 m
|
|
通道數目
|
8 (RJ45端口)
|
五、產品屬性
|
類型
|
端子化設計
|
|
產品類型
|
交換機
|
|
MTTF
|
14.8 年數 (MIL-HDBK-217F標準，溫度 25°C，占空比100%)
|
六、交換機功能
|
診斷功能
|
RMON History
|
|
LLDP (Link Layer Discovery Protocol)
|
|
SNMP-Traps
|
|
N:1-Portmirroring
|
|
基本功能
|
存儲轉發交換機、組播控制、IGMP監聽、端口和標記VLAN、端口和IEEE 802.1x安全、SNMP V3和Https安全、SNTP、網絡自定義、用戶賬訪問功能控制、Modbus/TCP、PoE符合IEEE 802.
3at/af.
|
|
信號觸點控制電壓
|
典型值 24 V DC
|
|
過濾器功能
|
Quality of Service (8和64個優先級)
|
|
端口優先級
|
|
VLAN (***多64個VLAN)
|
|
Port-Priorisierung
|
|
IGMP Snooping (256個組)
|
|
IGMP Query
|
|
IP參數化
|
DHCP-Client
|
|
BootP
|
|
MAC地址表
|
16k
|
|
管理
|
基于網絡的管理 (HTTP/HTTPS)
|
|
SNMPv1/v2/v3
|
|
冗余
|
ERR (擴展環網冗余（15 ms）
|
|
RSTP (Rapid Spanning Tree Protocol)
|
|
MSTP (Multiple Spanning Tree Protocol)
|
|
診斷和狀態指示燈
|
LED：US1、US2（冗余電源），報警（報警觸點），鏈路/活動
，每個以太網端口都是以太網供電
|
|
其他功能
|
MMS和GOOSE的傳輸 (IEC 61850-8-1)
|
|
時間同步
|
SNTP (Simple Network Time Protocol)
|
七、安全功能
|
基本功能
|
存儲轉發交換機、組播控制、IGMP監聽、端口和標記VLAN、端口和IEEE 802.1x安全、SNMP V3和Https安全、SNTP、網絡自定義、用戶賬訪問功能控制、Modbus/TCP、PoE符合IEEE 802.
3at/af.
|
八、電氣特性
|
本地診斷
|
US1、US2 電源電壓 綠色LED燈
|
|
LNK/ACT 鏈接狀態/數據傳輸 綠色LED燈
|
|
PoE PoE檢測 橙色LED
|
|
警報 US1或US2處電源故障/鏈路故障
|
|
傳輸介質
|
銅
|
|
FO
|
九、電源
|
電源電壓 (DC)
|
55 V DC (冗余)
|
|
電源電壓范圍
|
50 V DC ... 57 V DC (對于PoE+或60 W輸出推薦大于52 V DC)
|
|
沖擊電涌電流
|
42 A (52 V DC，3140 μs)
|
|
殘波
|
3.6 VPP (在允許的電壓范圍內)
|
|
***大電流耗量
|
4.8 A (***大，額定負載)
|
|
典型電流耗量
|
301 mA (US = 55 V DC)
|
