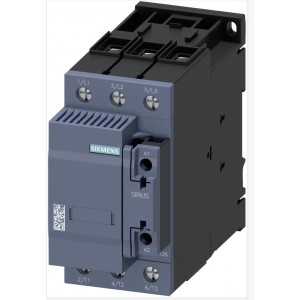

電容器接觸器，AC-6b 50 kVAr，/ 400 V 1 NO + 1 NC，220 V AC，50/60 Hz 3 極，尺寸 S2 螺栓型端子連接 |
| 產品品牌名稱 |
SIRIUS |
| 產品名稱 |
電容接觸器 |
| 產品類型名稱 |
3RT26 |
| 綜合技術數據 |
| 接觸器的結構尺寸 |
S2 |
| 產品擴展 輔助開關 |
是 |
| 絕緣電壓 |
|
| ● 主電路的 污染度 3 時 測定值 |
690 V |
| ● 輔助電路 污染度 3 時 測定值 |
690 V |
| 抗沖擊電壓能力 |
|
| ● 主電路的 測定值 |
6 kV |
| ● 輔助電路 測定值 |
6 kV |
| 針對安全隔離的***大允許電壓 在線圈和主觸點之間 符合 EN 60947-1 |
400 V |
| 耐沖擊性 方波沖擊時 |
|
| ● AC 時 |
6.8g / 5 ms, 4g / 10 ms |
| 耐沖擊性 正弦沖擊時 |
|
| ● AC 時 |
10.6g / 5 ms, 6.2g / 10 ms |
| 機械式使用壽命（轉換周期） |
|
| ● 帶有輔助開關塊的接觸器的 典型 |
3 000 000 |
| 電氣使用壽命（操作循環） |
200 000 |
| 參考標示 符合 IEC 81346-2:2009 |
Q |
| RoHS 指令（日期） |
05/01/2014 |
| 環境條件 |
| 安裝高度 高度超出水平面以上 ***大值 |
2 000 m |
| 環境溫度 |
|
| ● 運行期間 |
-25 ... +60 °C |
| ● 存放期間 |
-55 ... +80 °C |
| 相對空氣濕度 ***小值 |
10 % |
| 相對空氣濕度 55 ℃ 時 根據 IEC 60068-2-30 ***大值 |
95 % |
| 主電路 |
| 極數 用于主電路 |
3 |
| 常開觸點數量 用于主觸點 |
3 |
| 常閉觸點數量 用于主觸點 |
0 |
| 工作電流 AC-6b 時 690 V 時 環境溫度 60 °C 時 測定值 |
72.2 A |
| 工作無功功率 AC-6b 時 |
|
| ● 230 V時 50/60 Hz 時 環境溫度 60 °C 時 測定值 |
10 ... 29 kvar |
| ● 400 V 時 50/60 Hz 時 環境溫度 60 °C 時 測定值 |
17 ... 50 kvar |
| ● 500 V 時 50/60 Hz 時 環境溫度 60 °C 時 測定值 |
21 ... 63 kvar |
| ● 690 V 時 50/60 Hz 時 環境溫度 60 °C 時 測定值 |
29 ... 86 kvar |
| 空載運行頻率 |
|
| ● AC 時 |
500 1/h |
| 開關頻率 AC-6b 時 |
|
| ● 230 V時 ***大值 |
100 1/h |
| ● 240 V 時 ***大值 |
100 1/h |
| ● 400 V 時 ***大值 |
100 1/h |
| ● 480 V 時 ***大值 |
60 1/h |
| ● 500 V 時 ***大值 |
55 1/h |
| ● 600 V 時 ***大值 |
40 1/h |
| ● 690 V 時 ***大值 |
30 1/h |
| 控制電路/控制 |
| 電壓類型 |
AC |
| 電壓類型 控制饋電電壓的 |
AC |
| 控制饋電電壓 AC 時 |
|
| ● 50 Hz 時 測定值 |
220 V |
| ● 60 Hz 時 測定值 |
220 V |
| 控制饋電電壓頻率 |
|
| ● 1 測定值 |
50 Hz |
| 工作區要素控制饋電電壓測定值 電磁線圈的 AC 時 |
|
| ● 50 Hz 時 |
0.8 ... 1.1 |
| ● 60 Hz 時 |
0.85 ... 1.1 |
| 起動視在功率 電磁線圈的 AC 時 |
210 VA |
| 感應功率因數 對于線圈的起動功率 |
0.69 |
| 停機視在功率 電磁線圈的 AC 時 |
17.2 VA |
| 感應功率因數 對于線圈的停機功率 |
0.36 |
| 關閉延遲 |
|
| ● AC 時 |
10 ... 80 ms |
| 打開延遲 |
|
| ● AC 時 |
10 ... 18 ms |
| 電弧持續時間 |
10 ... 20 ms |
| 控制規格 開關操動機構的 |
標準 A1 - A2 |
| 輔助電路 |
| 常閉觸點數量 用于輔助觸點 |
1 |
| ● 可加裝 |
1 |
| ● 無延遲轉換的 |
1 |
| 常開觸點數量 用于輔助觸點 |
1 |
| ● 可加裝 |
1 |
| ● 無延遲轉換的 |
1 |
| 工作電流 輔助觸頭的 AC-12 時 ***大值 |
10 A |
| 工作電流 輔助觸頭的 AC-15 時 |
|
| ● 230 V時 |
6 A |
| ● 400 V 時 |
3 A |
| 工作電流 輔助觸頭的 DC-13 時 |
|
| ● 24 V 時 |
6 A |
| ● 60 V 時 |
2 A |
| ● 110 V時 |
1 A |
| ● 125 V 時 |
0.9 A |
| ● 220 V 時 |
0.3 A |
| 接觸可靠性 輔助觸頭的 |
0,00000001 |
| UL/CSA 額定數據 |
| 觸點負荷能力 輔助觸頭的 符合 UL |
A600 / Q600 |
| 保護裝置，防止短路導致開關裝置損壞。 |
| 熔斷體規格 |
|
| ● 用于主電路的短路保護 對于相配類型1 需要 |
gG: 160 A (690 V, 50 kA) |
| ● 用于輔助開關的短路保護 需要 |
gG: 10 A (500 V, 1 kA) |
| 裝入/固定/外廓尺寸 |
| 裝入位置 |
可垂直安裝面可旋轉 +/-180°，在垂直安裝面可向前和向后傾斜 +/- 22.5° |
| 緊固類型 |
按照DIN EN 50022在35mm安裝導軌上的螺絲固緊和扣接固緊 |
| 高度 |
114 mm |
| 寬度 |
65 mm |
| 深度 |
130 mm |
| 須遵守間距 |
|
| ● 單列式安裝的 側向地 |
10 mm |
| ● 到接地部件 側向地 |
10 mm |
| 接口/ 接線端子 |
| 電氣連接規格 |
|
| ● 用于主電路 |
螺栓連接 |
| ● 用于輔助和控制電路 |
螺栓連接 |
| ● 接觸器上 用于輔助觸點 |
螺栓連接 |
| ● 電磁線圈的 |
螺栓連接 |
| 可連接的導線截面類型 |
|
| ● 用于主觸點 |
|
| — 單芯線的 |
2x (1 ... 16 mm²) |
| — 多芯線 |
2x (10 ... 35 mm²), 1x (10 ... 50 mm²) |
| — 單芯線或多芯線 |
2x (1 ... 35 mm²), 1x (1 ... 50 mm²) |
| — 細芯線的 帶有電纜末端加工 |
2x (1 ... 25 mm²), 1x (1 ... 35 mm²) |
| ● 在 AWG 導線處 用于主觸點 |
2x (18 ... 2), 1x (18 ... 0) |
| 可連接的導線截面類型 |
|
| ● 用于輔助觸點 |
|
| — 單芯線的 |
2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²), 2x 4 mm² |
| — 單芯線或多芯線 |
2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²), 2x 4 mm² |
| — 細芯線的 帶有電纜末端加工 |
2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²) |
| ● 在 AWG 導線處 用于輔助觸點 |
2x (20 ... 16), 2x (18 ... 14), 2x 12 |
| 可連接的***小橫截面類型 用于主觸點 AC-6b 時 |
|
| ● 40 °C 時 |
1x 35 mm² |
| ● 60 °C 時 |
1x 50 mm² |
| AWG 號碼 作為已編碼可連接的導線截面 用于主觸點 |
18 ... 0 |
| 安全 |
| 產品功能 |
|
| ● 鏡像觸點符合 IEC 60947-4-1 |
否 |
| ● 優先級控制符合 IEC 60947-5-1 |
否 |
| 防護等級 IP 正面的 符合 IEC 60529 |
IP20 |
| 防接觸保護 正面的 符合 IEC 60529 |
確保從前部垂直觸摸時手指安全 |
