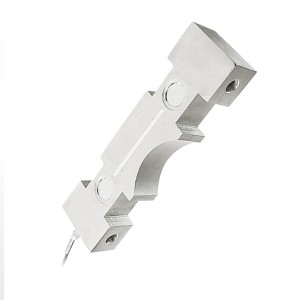

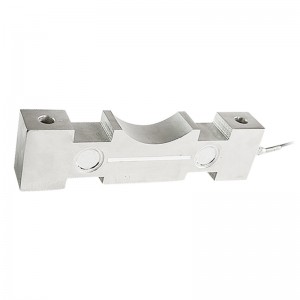

一、產品簡介及用途：
傳感器采用雙剪切梁式結構，綜合精度高、安裝簡單方便、長期穩定性好、兼容性好。
定滑輪式傳感器廣泛應用于起重、水利、煤礦等行業的自動化測量控制系統。
二、產品結構與外形尺寸：
| 量程 |
L |
W |
H |
L2 |
L2 |
R |
H2 |
2-Φ |
| 2t |
250 |
32 |
65 |
210 |
90 |
50 |
15 |
Φ13 |
| 3t |
250 |
38 |
65 |
210 |
90 |
50 |
15 |
Φ13 |
| 5t |
300 |
44 |
80 |
250 |
110 |
60 |
18 |
Φ17 |
| 10t |
300 |
44 |
80 |
250 |
110 |
60 |
20 |
Φ17 |
| 15t~20t |
350 |
60 |
106 |
295 |
146 |
80 |
23 |
Φ22 |
| 30t |
410 |
68 |
114 |
340 |
170 |
90 |
26 |
Φ26 |
| 50t |
460 |
68 |
116 |
360 |
170 |
90 |
26 |
Φ32 |
傳感器接線示意圖： 傳感器受力圖：
三、產品規格選型
技術指標
| 參 數 |
技術參數 |
參 數 |
技術參數 |
| 量程 |
2t~50t |
輸出電阻 |
700±5Ω |
| 輸出靈敏度 |
1.5±0.05mV/V |
工作溫度范圍 |
-20~+70℃ |
| 非線性 |
±0.05%F.S. |
安全過載 |
150%F·S |
| 滯后誤差 |
±0.05%F.S. |
絕緣電阻 |
≥2000MΩ |
| 重復性誤差 |
±0.05%F.S. |
激勵電壓 |
5V~12V |
| 蠕變 |
±0.05%F.S. |
防護等級 |
IP66 |
| 零點溫度系數 |
±0.05%F.S./10℃ |
材質 |
合金鋼、不銹鋼 |
| 靈敏度溫度系數 |
±0.05%F.S./10℃ |
線纜 |
Φ5x3m |
| 輸入電阻 |
750±30Ω |
|
|
