一、 概述

儀表采用多功能16位CPU進行運算和控制，儀器硬件設有看門狗自復位電路，軟硬件采用多種抗干擾措施，能可靠的工作在各種工業環境中。儀表可設置各種參數，具有flash存儲器，可存儲各種預置參數，并能掉電保存。該儀表擁有RS485、繼電器、4－20mA多種輸出接口，便于組成網絡控制系統。

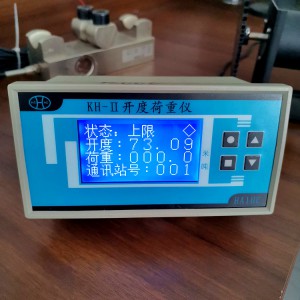

KH儀表結構簡單、外觀美觀、使用方便、可長期連續運行。

二、特點

1、全數字調校：所有參數設置通過面板上四個按鍵完成，所有設置或標定的參數都具有斷電***記憶功能；參數設定密碼保護。

2、開度傳感器無須機械調零，可任意點軟件調零。

3、采用ModbusRTU通訊協議，波特率9600，可直接接入支持Modbus-RTU 協議設備的PLC、上位機組態軟件的通訊網絡中。

4、 小型化、集閘門開度、起吊荷重測量為一體，中文液晶顯示清晰、直觀，人機交流方便。

三、技術參數

 1、測量項目：開度1路，600米（MAX）；荷重1路，400噸（MAX）

2、分辨力：開度1cm；荷重0.1噸

3、測量精度：開度±2cm；荷重±1%F.S±1個字

4、顯示方式：4*8位中文字庫LCD顯示。

5、傳感器與顯示器之間連接方式：485信號、4-20mA信號-4芯RVVP電纜；SSI信號-6芯RVVP電纜；格雷碼信號-16芯RVVP電纜

6、傳感器與顯示器之間有線距離：SSI信號≤200M；格雷碼、4-20mA、485≤1KM

7、輸出數據遠傳方式： 4-20mA電流輸出，對應量程可設置；485信號

8、報警、控制功能

1）報警控制信號：繼電器觸點。觸點容量：3A24VDC，3A250VAC

2）上限：當開度大于等于上限值時, 上限繼電器觸點吸合

3）下限：當開度小于等于下限值時，下限繼電器觸點吸合

4）充水：當開度在充水置位和充水復位區間內，繼電器吸合

5）超載：當荷重值大于等于該數值時，繼電器吸合

6）欠載：當荷重值小于等于該數值時，繼電器吸合

7）蜂鳴器：在上限、下限、溜鉤、下滑回升、荷重超載等狀態下，蜂鳴器響，按一下 “” 鍵關閉，再次按下即可打開，如此循環

9、顯示器內單片微機加有Watchdog，以防止運行變亂。

10、使用條件：

環境溫度：-25℃ ~ +60℃

     相對濕度：≤95%(RH40℃)

     供電電壓：AC220 V ±10%～50Hz

     功    耗：≤20W

11、顯示儀尺寸：160（W）×80（H）×100（D）mm

屏裝開孔尺寸：152（W）×76（H）mm
