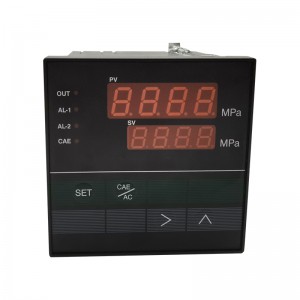

PCL-101智能數顯壓力顯示/控制儀表
一、產品介紹
PCL-101智能數字壓力表具有整機體積 小、重量輕、耗電省、功能齊全、工作可靠、使用方便靈活,配用我公司PT100-系列高溫熔體壓力傳感器或常溫壓力傳感器,作為高精度壓力測量與控制,可廣泛地使用于液壓、石油、塑料、橡膠、印染、紡織等行業的壓力顯示和自動化控制場合,還可與其他廠家的電阻應變式壓力傳感器配套使用;可以設定上下限值報警,具有發光管報警指示、繼電器觸點輸出 控制外部執行機構;具有高精度的電壓輸出模塊、電流輸出模塊、繼電器輸出控制模塊以及通訊模塊供用戶選擇。

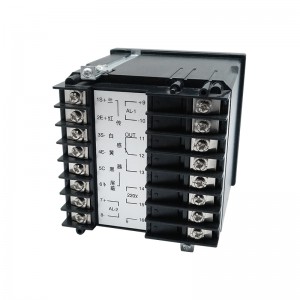

二、產品結構與外形尺寸：
三、產品規格選型
主要技術參數
| 工作顯示器電源 |
雙層四位高亮度綠色和紅色發光數碼管 |
| 顯示分辨率 |
0001 |
| 顯示數值范圍 |
-001~-999~0001~9999Mpa(小數點可變) |
| 儀表精度 |
0.2%FS±1位 |
| 輸入信號靈敏度 |
2mV/V、3.3mV/V、1~4mA、4~20mA、0~5VDC、0~10DC(訂貨時說明) |
| 采樣速度 |
20次/秒 |
| 供電 |
+9V高精度直流電源（配壓力傳感器）/24V電源配變送器 |
| 輸出控制 |
與滿量程信號成線性的電壓或電流輸出 |
| 主報警輸出 |
上限報警具有繼電器輸出（220V 1A）上限報警指示燈亮 |
| 輔助輸出 |
可通過配備不同的輸出模塊并通過儀表設定來達到不同的輸出要求 |
| 報警范圍 |
0001~9999Mpa(小數點可變) |
| 效準指示 |
顯示傳感器滿量程80%值（傳感器應空載），效準指示（CAE）亮 |
| 使用溫度 |
0~55℃ |
| 使用濕度 |
≤80%RH |
| 電源要求 |
85~265VAC 50Hz~60Hz |
| 外形尺寸 |
96×48×100mm（PY500）/96x48x100mm（PY500H） |
| 開孔尺寸 |
92x92mm、92×46mm |
