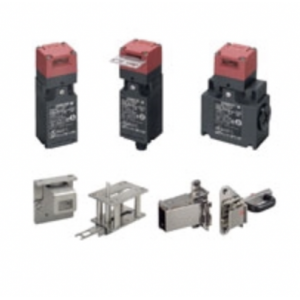

D4NS, D4NS-SK 歐姆龍安全門開關 新一代多接點型安全門開關，節省人工、有益環保

該產品系列在原有接點結構1NC/1NO和2NC的基礎上，新增了配備2NC/1NO及3NC接點結構的3接點型和MBB型。
M12連接器型，更加節省勞動力，更換更方便。
適用于標準負載和微小負載。
多種金屬頭部可選。

開關（操作鑰匙另售。）

訂購未在該表中列出的型號時，請與歐姆龍代表處聯系。

強制斷開的認定型號

類型	接點結構		導管口/連接器	型號
1導管	慢動型	1NC/1NO	Pg13.5	D4NS-1AF *
			G1/2	D4NS-2AF *
			M20	D4NS-4AF
		2NC	Pg13.5	D4NS-1BF *
			G1/2	D4NS-2BF *
			M20	D4NS-4BF
		2NC/1NO	Pg13.5	D4NS-1CF *
			G1/2	D4NS-2CF *
			M20	D4NS-4CF
		3NC	Pg13.5	D4NS-1DF *
			G1/2	D4NS-2DF *
			M20	D4NS-4DF
	慢動型MBB接點	1NC/1NO	Pg13.5	D4NS-1EF
			G1/2	D4NS-2EF
			M20	D4NS-4EF
		2NC/1NO	Pg13.5	D4NS-1FF
			G1/2	D4NS-2FF
			M20	D4NS-4FF
2導管	慢動型	1NC/1NO	G1/2	D4NS-6AF
		1NC/1NO	M20	D4NS-8AF
		2NC	G1/2	D4NS-6BF
		2NC	M20	D4NS-8BF
		2NC/1NO	G1/2	D4NS-6CF
		2NC/1NO	M20	D4NS-8CF
		3NC	G1/2	D4NS-6DF
		3NC	M20	D4NS-8DF
	慢動型MBB接點	1NC/1NO	G1/2	D4NS-6EF
		1NC/1NO	M20	D4NS-8EF
		2NC/1NO	G1/2	D4NS-6FF
		2NC/1NO	M20	D4NS-8FF
1導管 (帶連接器)	慢動型	1NC/1NO	M12連接器	D4NS-9AF
	慢動型	2NC		D4NS-9BF
	慢動型MBB接點	1NC/1NO		D4NS-9EF
1導管 (強拉力型)	慢動型	1NC/1NO	G1/2	D4NS-2AF-SJ *
		1NC/1NO	M20	D4NS-4AF-SJ *
		2NC	G1/2	D4NS-2BF-SJ *
		2NC	M20	D4NS-4BF-SJ *
		2NC/1NO	G1/2	D4NS-2CF-SJ *
		2NC/1NO	M20	D4NS-4CF-SJ *
		3NC	G1/2	D4NS-2DF-SJ *
		3NC	M20	D4NS-4DF-SJ *

*已通過韓國S-mark認證的型號。

操作鑰匙

類型		型號
水平安裝	important;">	D4DS-K1
垂直安裝	important;">	D4DS-K2
可調安裝(水平)	important;">	D4DS-K3
可調安裝(水平/垂直)	important;">	D4DS-K5

滑動鑰匙

外觀	規格	內容	型號	適用門開關
important;">	質量：422g 機械壽命：20,000次以上	滑動鑰匙（附帶操作鑰匙）：1 輔助安裝支架：1 插接支架：1	D4NS-SK01	D4NS 1導管型
important;">	質量：2,800g 機械壽命：20,000次以上	滑動鑰匙：1 操作鑰匙（已在滑動鑰匙上安裝）D4DS-K2：1 D4NS安裝工具：1 內側擺桿：1 內側擺桿安裝螺釘：2 門開關安裝用單向螺釘：2 開關保護蓋：1 開關保護蓋螺釘：4 禁用保護蓋(已在滑動鑰匙上安裝)：1	D4NS-SK30	D4NS 1導管型

標準和EC指令

符合以下EC指令的規定：

• 機械指令
• 低電壓指令
• EN50047
• EN60947-5-1
• EN ISO 14119
• GS-ET-15

認證標準

認證機構	標準	文件號
important;">TÜV SÜD	EN60947-5-1 (經認證的強制斷開)	important;">詳情請咨詢歐姆龍代表處。
important;">UL *1	UL508、CSA C22.2 ***4	important;">E76675
important;">CQC (CCC)	GB/T 14048.5	important;">詳情請咨詢歐姆龍代表處。
important;">KOSHA *2	EN60947-5-1	important;">詳情請咨詢歐姆龍代表處。

*1. 對CSA C22.2 No. 14的認證經過UL標志的授權。
*2. 只有某些型號已獲認證。

安全標準認證額定值

TÜV (EN60947-5-1)、CCC(GB/T 14048.5)

項目	使用類型	AC-15	DC-13
額定動作電流(Ie)		3A	0.27A
額定動作電壓(Ue)		240V	250

注：使用符合IEC60269的10A保險絲gI或gG型作為短路保護裝置。開關內未配保險絲。

UL/CSA (UL508、CSA C22.2 No. 14)

A300

額定電壓	通電電流	電流(A)		伏安數(VA)
額定電壓	通電電流	接通	斷開	接通	斷開
important;">AC120V	important;">10A	important;">60	important;">6	important;">7,200	important;">720
important;">AC240V	important;">10A	important;">30	important;">3	important;">7,200	important;">720

Q300

額定電壓	通電電流	電流(A)		伏安數(VA)
額定電壓	通電電流	接通	斷開	接通	斷開
important;">DC125V	important;">2.5 A	important;">0.55	important;">0.55	important;">69	important;">69
important;">DC250V	important;">2.5 A	important;">0.27	important;">0.27	important;">69	important;">69

特性

聯鎖型類型2		(EN ISO 14119)
代碼級別		Low level coded (EN ISO 14119)
*保護結構 1**		IP67 (EN60947-5-1)
*壽命 2**	機械	<標準型>100萬次以上 <強拉力型>10萬次以上
*壽命 2**	電氣	<標準型> 50萬次以上(AC250V 3A、電阻負載) *3 30萬次以上(AC250V 10A、電阻負載) <強拉力型> 10萬次以上(AC250V 10A、電阻負載)
操作速度		0.05～0.5m/s
*強制斷開力 4**		<標準型>*小60N <強拉力型>*小80N
*強制斷開預行程 4**		10mm以上
接點電阻		25mΩ以下
**小適用負載 5		DC5V 1mA電阻負載(N水準參考值)
額定絕緣電壓(Ui)		300V
額定頻率		50/60Hz
防觸電保護等級		Class II (雙重絕緣)
污染度(使用環境)		3 (EN60947-5-1)
脈沖耐壓 (Uimp) (EN60947-5-1)	同子間**	2.5 kV
	異子間**	4 kV
	各端子與不帶電金屬部間	6 kV
絕緣電阻		100MΩ以上
接點間隔		2 × 2mm以上
耐振動	誤動作	10～55Hz，單振幅0.75mm
耐沖擊	耐久	1,000m/s²以上
耐沖擊	誤動作	300m/s²以上
條件短路電流		100A (EN60947-5-1)
額定開放熱電流 (Ith)		10A (EN60947-5-1)
使用環境溫度		-30～70°C (無結冰)
使用環境濕度		95%以下
質量		約96g(D4NS-1CF)

注1. 上述為初期的值。
2. 開關接點可用于一般負載或微小負載。但是，已經連接過一般負載的接點，就不能用于連接更小容量的負載。因為接點表面在使用后可能會變得粗燥而導致小負載的接觸可靠性降低。
*1. 本保護結構為基于標準(EN60947-5-1) 規定的測試方法測得的數值。請事先確認密封性是否適應使用條件和環境。盡管開關本體的設計結構可防止塵埃和水等的進入，但請不要在粉屑、油、水或藥品等易進入頭部鑰匙插入孔的場所使用D4NS。否則，可能導致開關損壞或發生故障。
*2. 壽命的測試條件為：環境溫度5～35°C、環境濕度40%～70%。詳情請咨詢歐姆龍代表處。
*3. 請不要對2個以上電路通電AC250V、3A。
*4. 以上數值為可進行安全操作的***低要求。
*5. 該數值可能隨開關頻率、環境條件、可靠性水準等而變化。請事先用實際負載來確認。

（單位：mm）
