* 但是不能檢測鋁箔

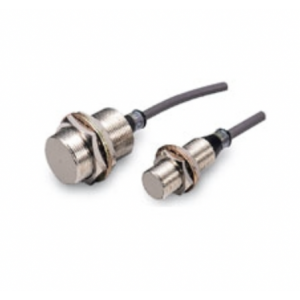

本體
| 形狀 | 檢測距離 | 輸出形式/動作模式 | 型號 | |
|---|---|---|---|---|
 |
||||
附件（另售）
安裝支架
保護罩
防濺射保護罩
| 項目 | 型號 | E2EY-X4C1 | E2EY—X8C1 |
|---|---|---|---|
| 檢測距離 | 4mm ± 10% | 8mm ± 10% | |
| 設定距離 | 0～2.8mm | 0～5.6mm | |
| 應差 | 檢測距離的20%以下 | ||
| 可檢測物體 | 非磁性金屬(不能檢測磁性金屬) | ||
| 標準檢測物體 | 鋁18 × 18 × 1mm | 鋁30 × 30 × 1mm響應 | |
| 響應頻率 * | 70Hz | ||
| 電源電壓(使用電壓范圍) | DC12～24V 紋波 (p-p) 10%以下(DC10～30V) | ||
| 消耗電流 | 20mA以下 | ||
| 輸出控制 | 開關容量 | NPN集電極開路輸出 100mA以下(DC30V時) | |
| 殘留電壓 | 2V以下(負載電流100mA、導線長2m時) | ||
| 指示燈 | 檢測顯示(紅色) | ||
| 動作模式 | NO 詳情請參見Catalog的“輸入輸出段回路圖”中的時序圖 | ||
| 保護回路 | 反連接保護、負載短路保護、浪涌吸收 | ||
| 環境溫度范圍 | 工作時、保存時：各-10～+55°C (無結冰、結露) | ||
| 環境濕度范圍 | 工作時、保存時：各35～95%RH (無結露) | ||
| 溫度的影響 | -10～+55°C的溫度范圍內+23°C時，檢測距離的±20%以下 | ||
| 電壓的影響 | 在額定電源電壓的±15%范圍內，額定電源電壓時，檢測距離的±2.5%以下 | ||
| 絕緣電阻 | 50MΩ以上(DC500V兆) 充電部整體與外殼間 | ||
| 耐電壓 | AC1,000V 50/60Hz 1min 充電部整體與外殼間 | ||
| 振動(耐久) | 10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h | ||
| 沖擊(耐久) | 1,000m/s2 X、Y、Z各方向 10次 | ||
| 保護結構 | IEC標準 IP67、公司內部標準 耐油 | ||
| 連接方式 | 導線引出型(標準導線長2m) | ||
| 質量(包裝后) | 約140g | 約190g | |
| 材質 | 外殼 | 黃銅鍍鎳 | |
| 檢測面 | 耐熱ABS | ||
| 緊固螺母 | 黃銅鍍鎳 | ||
| 帶齒墊圈 | 鐵鍍鋅 | ||
| 附件 | |||
* 響應頻率為平均值。測量條件：使用標準檢測物體、檢測物體的間隔為標準檢測物體的2倍、設定距離為檢測距離的1/2。
（單位：mm）
E2EY-X4C1
E2EY-X8C1
安裝孔加工尺寸
