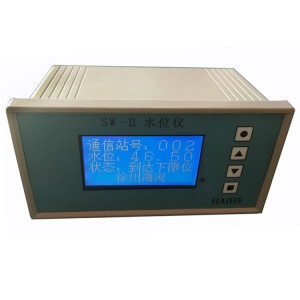

SW-II水位儀

一、 概述

SW-II水位儀是針對水利，水電，水文行業的實際需要而研制的,它是相對獨立同時又有模擬量信號輸出以便組網的智能型水位測控裝置。該儀器采用嵌入式微電腦控制技術，功能強大，性能穩定可靠，精度高，抗干擾能力強。是各種江河、湖泊、水電站、灌區、泵站等場所水位差的測控裝置。

儀表采用多功能16位CPU進行運算和控制，儀器硬件設有看門狗自復位電路，軟硬件采用多種抗干擾措施，能可靠的工作在各種工業環境中。儀表可設置各種參數，具有flash存儲器，可存儲各種預置參數，并能掉電***保存。

SW-II儀表結構簡單、外觀美觀、使用方便、可長期連續運行。

二、特點

1、全數字調校：所有參數設置通過面板上四個按鍵完成，所有設置或標定的參數都具有斷電***記憶功能。

2、小型化、閘門開度測量，中文液晶顯示清晰、直觀，人機交流方便。

三、技術參數

1、測量項目：水位1路，10米

2、分辨力：1cm

3、測量精度：±2cm

4、顯示方式：4*8位中文字庫LCD顯示。

5、傳感器與顯示器之間連接方式：4-20毫安電流信號，RS485，并行格雷碼

6、傳感器與顯示器之間有線距離：≤1KM

7、報警、控制功能

1）報警控制信號：繼電器觸點。觸點容量：3A24VDC，3A250VAC。

2）上限：當水位大于設定值時, 繼電器觸點吸合;

3）下限：當水位小于設定值時, 繼電器觸點吸合;

8、顯示器內單片微機加有Watchdog，以防止運行變亂。

9、使用條件：

環境溫度：-25℃ ~ +60℃

     相對濕度：≤95%(RH40℃)

     供電電壓：AC220 V ±10%～50Hz

     功    耗：≤20W

10、顯示儀尺寸：160（W）×80（H）×100（D）mm

屏裝開孔尺寸：152（W）×76（H）mm

四、 后面板接線特性



  上面一排插座特性，定義參見下表:

腳	1--18	19	G	1A、1B	2A、2B	T0	G	R0-R2	R3	V2
定義	空	24V輸出+	24V輸出-	空	485輸出	4-20mA輸出+	4-20mA輸出（輸入）-	空	4-20mA輸入+	空

注：19，G，R0與水位計連接。T0，G為4-20毫安輸出。

下面一排插座特性，定義參見下表。

腳	1O、1M、1C	2O、2M、2C	3O、3M、3C	4O、4M、4C	5O、5M、5C	6O、6M、6C
定義	上限常開、公共點、常閉	下限常開、公共點、常閉	預留	預留	預留	預留
腳	7O、7M、7C	8O、8M、8C		0	L	N
定義	預留	預留		大地	220V~ 輸入	220V~ 輸入

五、工作原理

水位計實時采集水位信號，把水位變化轉變?yōu)閷?duì)應的4-20毫安模擬量后，傳遞到儀表本體，由微機讀入、譯碼、標度變換、顯示輸出。同時與設定的各個水位整定點進行比較判斷，并使相應的繼電器觸點動作。

六、參數選擇操作

顯示器正常工作時顯示內容為：水位值、站號、狀態。按循環選擇鍵“●”三秒，進入常規參數設置。每按下一次“●”則循環切換一個顯示項目。顯示項目與選擇順序如下圖所示�？偣灿�14個顯示項目。在任意參數設置完畢后(無顯示位閃爍)先后按下增數鍵“▲”和減數鍵“”然后依次松開減數鍵“”，“增數鍵“▲”則保存設置并退出設置進入正常工作狀態。

通訊站號（默認值1）



海拔（默認值0）



備用（默認值1000)



備用



水位系數（4-20毫安輸入的滿度修正，默認值1000)



                                     備用



備用



                     水位零點 (4-20毫安輸入的零點修正默認值819)



                           上限（默認500）



                            下限（默認20）



                  水位模擬量量程（4-20毫安輸出對應量程默認值800)



    備用（3個保留參數）



七、修改參數操作

進入?yún)��?shù)修改后，按“■”鍵便進入修改狀態，此時第1位數字下面有“◆”閃爍，閃爍位表示該位可以修改。修改數值使用增數鍵“▲”或減數鍵“”。每按一次增數鍵，數值加1；每按一次減數鍵，數值減1。也可以不修改。修改完（或不修改）該位后，再按一下選位鍵“■”，則第2位閃爍，表示可以修改第2位；再按一下選位鍵，則第3位閃爍；再按，則第4位閃爍；再按，則第5位閃爍；此時如果再按，則又回到第1位閃爍，如此循環切換。如果從某一位開始后面各位都不必修改，則可以不再按選位鍵。

修改完畢后，按“●”鍵確認即可，此時便退出修改狀態，回到該項原狀態。

修改過程中, 在沒選擇修改位的狀態先按下“▲”鍵再按下“”鍵后再依次松開“” 和“▲”保存所有參數并退出設置狀態。

參數注解：

1、 通訊站號：用于485通訊的地址

2、 海拔：基值，實際水位加上該數后送顯示

3、 水位系數：用于讀取水位計值的滿度修正

4、 零點：用于水位計的零點修正

5、 水位模擬量量程：輸出4-20毫安與顯示的對應水位

6、 上限：當水位大于等于該參數時，繼電器吸合

7、 下限：當水位小于等于該參數時，繼電器吸合

8、 備用：保留的參數項

附：485口通信協議（讀取部分）

485口通信協議MOD_HH采用Modbus通信協議(RTU方式)。海河設備作為從機。

數據字節格式：起始位      數據位     （無奇偶校驗位） 停止位

1           8            1

波特率：9600(可設置)

功能碼03：

利用Modbus通信協議的03功能碼，讀取傳感器或顯示器的數值（1個數值）。主機的命令格式是從機地址、功能碼、起始地址、字節數及CRC碼。從機響應的命令格式是從機地址、功能碼、數據區及CRC碼。數據區的數據是二進制碼，二個字節，高位在前。CRC碼都是二個字節，低位在前。

信息幀格式舉例：

主機呼：01      03      00    00    00    01    84      0A

站號   功能碼    起始地址    讀取點數    CRC校驗碼

                                         低       高

從機答：

        01       03         02        XX   XX       XX     XX

       站號    功能碼    讀單元字節     數據          CRC校驗碼

                                     高(二進制)低

上面01,03,02,XX等均為一個字節。數據為兩個字節，高位字節在前。每幀的開頭和結尾至少有3.5個字節時間的間隔。用戶在為主機編程時，除了站號（地址）和CRC校驗碼之外，其它字節的字符均采用上面的內容不變。從機回答幀中的功能碼（03）和讀單元字節數（02）不變。CRC的檢驗內容包括從地址到CRC校驗碼之前的全部?jī)?nèi)容。
