技術數據

斷路器 3VA1 IEC 框架 100 通斷能力等級 S Icu=36 kA @ 415 V 3 極,系統保護 TM210，F(xiàn)TFM，In = 25 A 過載保護 Ir=25 A 固定設置短路保護 Ii=12.8 x In 螺釘扁形連接器

版本

產品品牌名稱

SENTRON

產品名稱

塑料外殼式斷路器

產品的規格

設備保護

過電流脫扣器的結構形式

TM210

過電流脫扣器的保護功能

極數

一般技術數據

絕緣電壓 / 測定值

800 V

工作電壓 / DC 時 / 測定值

500 V

工作電壓 / AC 時 / 測定值

690 V

損耗功率 [W] / ***大值

8.5 W

損耗功率 [W] / 電流測定值時 / AC 時 / 在熱運行狀態中 / 每個電極

2.83 W

機械式使用壽命（轉換周期） / 典型

20 000

電氣使用壽命（操作循環） / AC-1 時 / 380/415 V 時

9 000

電氣使用壽命（操作循環） / AC-1 時 / 690 V 時

6 300

產品特點 / 對于零導線 / 可擴裝/加裝 / 短路保護和過載保護

否

接地監控的規格

無

產品功能

● 通信功能

否

● 其它測量功能

否

每個數量單位的凈重

966 g

電力

持續電流 / 測定值 / ***大值

100 A

額定持續電流 Iu

25 A

工作電流

● 40 °C 時

25 A

● 45 ℃ 時

25 A

● 50°C 時

25 A

● 55 ℃ 時

24 A

● 60 °C 時

24 A

● 65 ℃ 時

23 A

● 70 °C 時

23 A

交換容量 IEC 60947

斷路器的通斷能力等級

極限短路電流 (Icu) 分?jǐn)嗄芰?/td>

● 240 V 時

55 kA

● 415 V 時

36 kA

● 440 V 時

25 kA

● 500 V 時

7 kA

● 690 V 時

7 kA

工作短路電流 (Ics) 分?jǐn)嗄芰?/td>

● 240 V 時

55 kA

● 415 V 時

36 kA

● 440 V 時

25 kA

● 500 V 時

5 kA

● 690 V 時

5 kA

短路電流 (Icm) 接通能力

● 240 V 時

121 kA

● 415 V 時

75.6 kA

● 440 V 時

52.5 kA

● 500 V 時

11.9 kA

● 690 V 時

11.9 kA

短路保護規格

關于直流供電網絡中的切換功率請參見塑料外殼式斷路器3VA的產品手冊；***后一章的服務與支持內容中提供了相關鏈接

可調參數

電流整定值 (Ir) 參考量 / L 脫扣時 / I2t 特性曲線中

x In

電流整定值 (Ir) 設定值 / L 脫扣時 / I2t 特性曲線中

電流整定值 (Ir) 可調整的響應系數 / L 脫扣時 / I2t 特性曲線中 / ***小值

電流整定值 (Ir) 可調整的響應系數 / L 脫扣時 / I2t 特性曲線中 / ***大值

電流整定值 (Ir) 可調整的的動作值 / L 脫扣器 / I2t 特性曲線中 / ***小值

25 A

電流整定值 (Ir) 可調整的的動作值 / L 脫扣器 / I2t 特性曲線中 / ***大值

25 A

延遲時間 (tr) 的值列表類型 / L 脫扣時 / I2t 特性曲線中

Fest

延遲時間 (tr) 參考量 / L 脫扣時 / I2t 特性曲線中

延遲時間 (tr) 設定值 / L 脫扣時 / I2t 特性曲線中

延遲時間 (tr) 可調整的動作值 / L 脫扣時 / I2t 特性曲線中 / ***小值

1 s

延遲時間 (tr) 可調整的動作值 / L 脫扣時 / I2t 特性曲線中 / ***大值

1 s

電流整定值 (Ii) 可調整的動作值 / I 脫扣時 / ***大值

320 A

電流整定值 (Ii) 可調整的動作值 / I 脫扣時 / ***小值

320 A

電流整定值 (Ii) 參考量 / I 脫扣時

x In

電流整定值 (Ii) 列表類型 / I 脫扣時

Fest

電流整定值 (InN) 可調整的***值 / N 脫扣時 / ***大值

0 A

電流整定值 (InN) 可調整的***值 / N 脫扣時 / ***小值

0 A

產品功能 / 接地保護

否

機械設計

高度 [in]

5.12 in

高度

130 mm

寬度 [in]

3 in

寬度

76.2 mm

深度 [in]

2.76 in

深度

70 mm

連接

電氣連接的排列 / 用于主電路

正面接口

電氣連接規格 / 用于主電路

雙側帶螺釘扁形連接器

可連接的導線截面類型 / 適用于扁平母線連接 / ***小值

12 x 1 mm

可連接的導線截面類型 / 適用于扁平母線連接 / ***大值

17 x 6,5 mm

表層的結構形式 / 接口的 / 在開關定部 (N, 1, 3, 5)

銀色

表層的結構形式 / 接口的 / 在開關底部 (N, 2, 4, 6)

錫

輔助電路

產品組件

● 欠壓脫扣器

否

● 電壓脫扣器

否

● 脫扣報警器

否

轉換器數量 / 用于輔助觸點

飾品

產品擴展 / 可選 / 電機驅動

否

環境條件

防護等級 IP / 正面的

IP40

環境溫度

● 運行期間 / ***小值

-25 °C

● 運行期間 / ***大值

70 °C

● 存放期間 / ***小值

-40 °C

● 存放期間 / ***大值

80 °C

證書

參考標示 / 符合 IEC 81346-2:2009

General Product Approval
	Confirmation	Miscellaneous	KC
EMC	Declaration of Conformity	Test Certificates
		Type Test Certificates/Test Report	Special Test Certificate	Miscellaneous
Marine / Shipping				other
			CCS / China Classification Society	Environmental Confirmations
other
Miscellaneous	Miscellaneous

91人人爽人人澡人人爽人人精品_久久久久久网站精品免费_色婷婷狠狠躁日日躁夜夜躁_一个人在线日本www_99久久精品在_综合狠狠久久_久久久久久精品精品夜免费啦 _精品久久影院国产

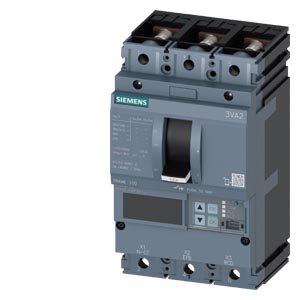

西門子3VA塑殼斷路器3VA1025-4ED32-0AA0 3P
