| 產品類型名稱 |

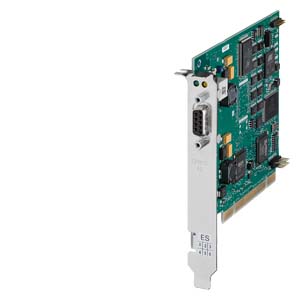

CP 5613 A3 |
 |
通信處理器 CP 5613 A3，PCI 卡（32 位， 3.3/5V；33/66MHz)；時與 接口，用于連接 PROFIBUS；包含 配置工具和 DP-Base 軟件：DP-RAM 接口適用于 DP 主站；包含 PG 和 FDL 協議； 單機許可證針對 1 安裝運行時間軟件， A 級；軟件+手冊 在 DVD 上；2 種語言（德語，英語）； 操作系統支持參見 http:/support.automation. siemens.com/ WW/view/DE/22611503 |
| 傳輸率 |
| 傳輸率 |
|
| ● 在***個接口處 / 符合 PROFIBUS |
9.6 kbit/s ... 12 Mbit/s |
| 接口 |
| 電氣連接數量 |
|
| ● 在***個接口處 / 符合 PROFIBUS |
1 |
| 電氣連接規格 |
|
| ● 在***個接口處 / 符合 PROFIBUS |
9 針 Sub-D 插口 (RS 485) |
| 供電電壓，電流消耗，損耗功率 |
| 電壓類型 / 電源電壓 |
DC |
| 供電電壓 |
|
| ● 1 / 來自背板總線 |
3.3 V |
| ● 2 / 來自背板總線 |
12 V |
| 相對對稱公差 / DC 時 |
|
| ● 3.3 V 時 |
9 % |
| ● 12 V 時 |
8 % |
| 消耗電流 |
|
| ● 1 / 來自背板總線 / DC 時 / ***大值 |
0.15 A |
| ● 2 / 來自背板總線 / DC 時 / ***大值 |
0.25 A |
| 損耗功率 [W] |
3.5 W |
| 環境條件 |
| 環境溫度 |
|
| ● 運行期間 |
5 ... 55 °C |
| ● 存放期間 |
-20 ... +60 °C |
| ● 運輸期間 |
-20 ... +60 °C |
| 相對空氣濕度 / 25 °C 時 / 無冷凝 / 運行期間 / ***大值 |
85 % |
| 防護等級 IP |
IP00 |
| 結構形式，尺寸和重量 |
| 模塊格式 |
PCI |
| 寬度 |
18 mm |
| 高度 |
107 mm |
| 深度 |
125 mm |
| 凈重 |
0.098 kg |
| 產品特點，產品功能，產品組件 / 常規 |
| 結構相同的插入卡數量 / 插件 / 每個 PC 站點 |
4 |
| 模塊數量 / 備注 |
- |
| 功率數據 / 開放式通信 |
| 軟件 / 適用于開放式通信 / 通過發送/接收 / 需要 |
FDL 驅動程序包括在 CP 的供貨范圍內 |
| 可能的連接數 / 適用于開放式通信 / 通過發送/接收 / ***大值 |
80 |
| 功率數據 / PROFIBUS DP |
| 軟件 / 適用于 DP 主站功能 / 需要 |
否 |
| 服務 / 作為 DP 主站 |
|
| ● DPV0 |
是的 |
| ● DPV1 |
是的 |
| ● DPV2 |
是的 |
| DP 從站數 / 連接 DP 主站 / 可運行 |
124 |
| 數據量 |
|
| ● 輸入端的地址區的 / 作為 DP 主站 / 總計 |
30256 byte |
| ● 輸出端的地址區的 / 作為 DP 主站 / 總計 |
30256 byte |
| ● 輸入端的地址區的 / 各個 DP 從站 |
244 byte |
| ● 輸出端的地址區的 / 各個 DP 從站 |
244 byte |
| ● 診斷數據的地址區的 / 各個 DP 從站 |
244 byte |
| 軟件 / 適用于 DP 從站功能 / 需要 |
否 |
| 服務 / 作為 DP 從站 |
|
| ● DPV0 |
是的 |
| ● DPV1 |
是的 |
| 數據量 |
|
| ● 輸入端的地址區的 / 作為 DP 從站 / 總計 |
244 byte |
| ● 輸出端的地址區的 / 作為 DP 從站 / 總計 |
244 byte |
| 功率數據 / S7 通訊 |
| 軟件 / 用于 S7 通信 / 需要 |
是，HARDNET-PB S7 (S7-5613) |
| 可能的連接數 / 適用于 S7/PG 通訊 / ***大值 |
50 |
| 功率數據 / 多協議運行 |
| 有效連接數量 / 多協議運行時 |
50 |
| 可組態連接的數量 / 每個 PC 站點 |
207 |
| 產品功能 / 管理，配置，項目組態 |
| 組態軟件 / 需要 |
在供貨范圍內 |
| 產品功能 / 診斷 |
| 產品功能 |
|
| ● 端口診斷 |
是的 |
| 標準，規格，許可 |
| 標準 |
|
| ● 適用于 EMC |
89/336/EWG |
| ● 針對安全性 / CSA 和 UL |
CAN/CSA C22.2 & UL 60950-1, UL 1950 |
| ● 適用于干擾發射 |
EN 61000-6-3 |
| ● 適用于抗干擾性 |
EN 61000-6-2 |
| 資格證明 |
|
| ● CE標識 |
是的 |
| ● C-Tick |
是的 |
