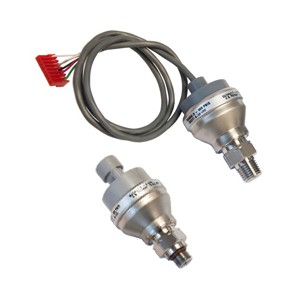

Model 209H 型壓力傳感器設計用于具有高性能、高可靠
性以及兼容性強的惡劣環境。 Model 209H 采用 316L 不
銹鋼接液部件，專門適用苛刻的新能源和工業市場。提供
許多壓力和電氣連接件，可滿足各種挑戰性的安裝要求。
具有磚利的過壓限制功能，不受意外壓力尖峰以及高脈沖
應用的影響。
316L 不銹鋼設計
Model 209H 的 內 部 傳 感 器 和 接 液 部 件 均 采 用 316L 不
銹鋼設計，可靠工作在高腐蝕性場合。該傳感器標配
±0.25%FS，寬量程可選，價位適中。
穩固的設計和結構
209 型專為高要求應用而設計，采用工業級結構。無充油
設計，允許傳感器膜片承受 4 倍額定壓力。 與充油類產品
比較， Model209H 采用電容技術，消除客戶在使用中漏油、
污染設備等不必要的風險。
應用廣泛
209 型傳感器提供許多種壓力和電氣接頭，可滿足許多安
裝配置的需求，另外也可大限度減少傳感器改造方面的
額外工程設計時間，實現快速完成項目以及產品上市。應用
·燃料電池 OEM
·CN特性
·高超壓選項
·寬溫運行
·兼容許多氣體和液體
·可使用低成本的非穩壓直流電源
·適合高沖擊和振動的應用
·無密封件和 O 型環，沒有泄漏問題
·無銅焊節點，不會發生腐蝕問題
·通過 CSA 認證，符合 ANSI/ISA 12-12-01-2015 標準 1 類 A、
B、 C、 D 組 DIV2 場所使用要求
·符合 CE 和 RoHS 認證
G & LNG 應用
·■ 設計穩固， 316L 不銹鋼
■ 無充油設計
■ 新能源市場的理想選擇生產系統
規格

訂購指南

Model 209H 型

表壓 — 相對于環境大氣壓力的壓力測量值。磅 / 平方英寸

耐壓 — 不會造成性能超出規格要求（通常 ±1.0 %FS 零漂）時可承受的大壓力（表壓）（PSIG）

* 丁情橡膠標準 O 型圈

性能參數 物理參數 電氣參數（電壓型）

標準 殼體 不銹鋼和聚對苯二甲酸丁二醇酯 電路 3 線 (COM, OUT, EXC)

精度 RSS 1 ( 恒溫下） ±0.25%FS 接液部件 316L 不銹鋼 輸出 6 參見訂購指南 4， 5

非線性（佳擬合直線） ±0.16%FS 壓力接口 參見訂購指南 激勵 9 ~ 30 VDC

遲滯 ±0.19% FS 通氣 經電纜或殼體 輸出阻抗 10 Ω

非重復性 ±0.05% FS 重量 約 88g 電氣參數（電流）

溫度影響 環境參數 電路 2 線

溫度補償范圍 -20~80℃ 工作溫度 -40℃ ~+85℃ 輸出 4~20mA 6， 7

零點漂移 %FS/℃ ±0.05%FS/℃ 存放溫度 -40℃ ~+85℃ 外部負載 0-800Ω

滿量程漂移 %FS/℃ ±0.03%FS/℃ 沖擊 2 200g 仍能工作 小供電電壓 （VDC） 9+0.02x（接收器附加導線電阻）

預熱漂移 0.2% FS Total 加速度 10g ( 大 ) 大供電電壓（VDC） 30+0.004x（接收器附加導線電阻）

響應時間 5ms（典型值） 振動 3 20g

長期穩定性 0.5%FS/ 年 環境影響 不受天氣影響

壓力介質

與 316L 不銹鋼兼容的氣體或液體

1. 非線性、遲滯、非重復性的方和根

2. MIL-STD202， Method 213B， Cond.C

3. MIL-STD202， Method 204， Cond.C

性能改變不在另行通知

4. 采用 50KΩ 負載進行標定，可在負載 ≥ 5KΩ 時工作

5. 零點（滿量程）輸出 ：出廠設置在 ± 50mV

6. 出廠標定時采用 250Ω 負載， 24VDC 電源

7. 零點（滿量程）輸出 ：出廠設置在 ± 0.16mA

1. 其他電纜長度，咨詢工廠

2. #577 3-Pin Mating Packard Kit

3. #857 4-Pin Mating Packard Kit

4. #590 Mating Hirschmann Kit

* 兩個框必須按照字

母順序填 :

· 沒有可選項： N+N

· 有 1 個可選項：可選

代碼 +N

· 有 2 個可選項：可選

代碼 + 可選代碼

表壓，復合壓范圍

( 可提供 ≥250PSI 的

密封表壓 )

滿量程（PSI） 15 25 50 100 250 500 1000

標準

耐壓 (PSI) 25 40 75 150 350 700 1300

破裂壓 (PSI) 200 300 500 750 1500 2000 3000

選項

高耐壓 (PSI) 60 100 150 300 750 1000 2000

高破裂壓 (PSI) 2000 3000 4000 4000 4000 4000 5000

* 提供 ≥250 PSI 密封表壓

SSP_209H_C規規格
