3766型和3767型氣動或電動氣動定位器，帶 6116 型 i/p 轉換器的電動氣動定位器版本，連接到符合 IEC 60534-6 標準的線性執行器或 SAMSON 整體附件，連接到符合 VDI/VDE 3845 標準的旋轉執行器。




　　這些定位器是基本型號，適用于不需要或智能功能但需要控制性能的應用。



　　適用于一般工業的緊湊型氣動和模擬電動氣動定位器設計



　　定位器能夠進行正常和分程操作以及可逆操作



　　定位器提供出色的動態響應和低供氣量。



　　可調節的比例帶增益以及空氣輸出能力，以滿足快速行程時間



　　可以安裝在振蕩過程中，對機械振動不敏感



　　低維護設計減少了不希望的工廠干擾



　　可以安裝NAMUR或直接安裝到SAMSON直接安裝設計執行器



　　SAMSON薩姆森定位器確保



　　閥位置(受控變量x)到輸入信號(基準)



　　變量w).它們比較從



　　一個控制系統，用于控制閥的行程并發出



　　相應的輸出信號壓力pst(輸出變量y)。一



　　雙作用作動器的反向放大器產生兩個



　　相反的信號壓力。



　　

　　區域2



　　保護“隔爆外殼”的類型

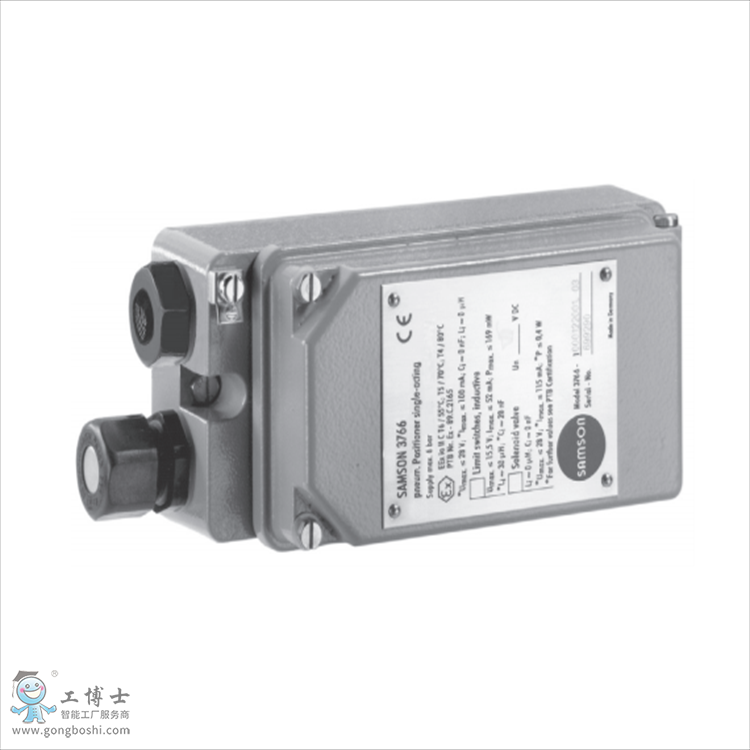

　　3766型定位器和6116型i/p轉換器(圖2)



　　直接連接到3277型執行器（圖3）



　　根據IEC 60534-6安裝到致動器



　　根據VDI/連接到旋轉致動器



　　VDE 3845



　　直接定位器連接的優點



　　·致動器之間緊密而的機械連接



　　和定位器。裝船過程中沒有不對準。



　　·防止觸碰和外部影響的旅行起落架，



　　符合德國事故的要求



　　預防條例(VBG 5)



　　執行器和定位器之間的簡單氣動連接



　　準備調整單元：帶有定位器的致動器



　　可選配壓力計監測供氣



　　以及信號壓力(刻度盤范圍從0到6巴和0到)
