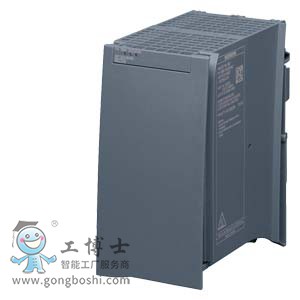

西門子 6EP1333-4BA00 調節型電源 24 V/8 A
| 輸入 |
| 輸入 |
單相交流 |
| ● 備注 |
范圍自適應 |
| 供電電壓 |
|
| ● 1 AC 時 額定值 |
120 V |
| ● 2 AC 時 額定值 |
230 V |
| 輸入電壓 |
|
| ● 1 AC 時 |
85 ... 132 V |
| ● 2 AC 時 |
170 ... 264 V |
| 廣域輸入 |
不 |
| 抗過壓能力 |
2.3 ×V額定輸入 ，1.3ms |
| 斷點橋接 |
Vin = 93/187 V時 |
| Ia 額定時的斷電橋接，***小值 |
20 ms; Vin = 93/187 V時 |
| 電源頻率額定值 1 |
50 Hz |
| 電源頻率額定值 2 |
60 Hz |
| 電源頻率范圍/***小值 ... 電源頻率范圍/***大值 |
45 ... 65 Hz |
| 輸入電流 |
|
| ● 輸入電壓額定值為 120 V 時 |
3.7 A |
| ● 輸入電壓額定值為 230 V 時 |
1.7 A |
| 接通電流限制 (+ 25 °C)，***大值 |
62 A |
| 接通電流極限持續時間 25 °C 時 |
|
| ● ***大值 |
3 ms |
| I²t，***大值 |
12 A²·s |
| 已安裝的輸入保險絲 |
T 6.3 A/250 V (不可用) |
| 電源線中的保護裝置 (IEC 898) |
建議微型斷路器：16A特性曲線B，或10A特性曲線C |
| 輸出 |
| 輸出 |
調節后、零電位直流電壓 |
| 額定 DC 電壓額定值 Ua |
24 V |
| 輸出電壓 |
|
| ● 輸出端 1 上 DC 時 額定值 |
24 V |
| 總?cè)蒎e(cuò)，靜態 ± |
1 % |
| 靜態電網調節，約 |
0.1 % |
| 靜態負載調節，約 |
0.1 % |
| 剩余波紋度雙重峰值，***大值 |
50 mV |
| 尖峰雙重峰值，***大值（頻帶寬帶約 20 MHz） |
150 mV |
| 產品功能 可調整輸出電壓 |
不 |
| 運行顯示 |
綠色 LED 說明 24 V 正常；紅色 LED 說明出現故障；黃色 LED說明處于待機模式 |
| 啟動/關閉特性 |
V輸出無超調（軟啟動） |
| 起動延遲，***大值 |
1.5 s |
| 電壓上升，典型值 |
10 ms |
| |
|
| ● Ia 額定電流額定值 |
8 A |
| 電流范圍/***小值 ... 電流范圍/***大值 |
0 ... 8 A |
| 輸出的有效功率 典型 |
192 W |
| 瞬時過載電流 |
|
| ● 啟動期間短路 典型 |
35 A |
| ● 運行期間短路 典型 |
35 A |
| 過電流持續過載時間 |
|
| ● 啟動期間短路 |
70 ms |
| ● 運行期間短路 |
70 ms |
| 用于提高功率的并聯能力 |
是的 |
| 用于提高功率的可并聯設備的數量，臺 |
2 |
| 效率 |
| Ua 額定、Ia 額定時的效率，約 |
90 % |
| Ua 額定、Ia 額定時的功耗，約 |
21 W |
