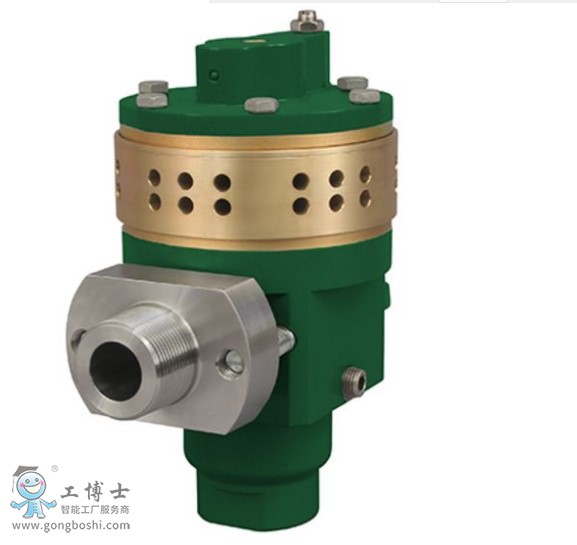

Fisher費希爾 SS-263 流量放大器專用于 Fisher 數字優化閥門（ODV）組合
SS-263 流量放大器專用于 Fisher 數字優化閥門（ODV）組合。它可以放大 FIELDVUE? 數字閥門控制器的輸出信號，提高氣動執行機構的行程速度。在響應大輸入信號變化時可為高行程速度提供大流量輸出，或在響應小輸入信號變化時提供流暢、穩定的低流量輸出�？蓪�(shí)現穩定、精準的節流控制，這在過程控制設備的啟動或調試過程中往往很有必要。
規格
閥口直徑 供應端口：19 mm（0.75 英寸）
排出端口：19 mm（0.75 英寸）
輸入信號 定位器輸出
***大輸入信號壓力 10.3 bar（150 psig）
輸入輸出壓力比 固定為 1 比 1
供應壓力范圍 ***大壓力不得超過 10.3 bar（150 psig）
工作溫度 -40 至 71 C（-40 至 160 F）
***大流量系數 供應： 9.5 Cv
排出 9.5 Cv
C1: 35
Xt: 0.77
連接 輸入信號：1/4 NPT
供應：1 NPT
輸出：1 或 1-1/4 NPT
危險區域分類 符合 ATEX II 分組 2 分類氣體和粉塵的要求
SEP 聲明 費希爾控制產品國際有限公司聲明本產品符合壓力設備指令 （PED） 97 / 23 /EC 第 3 章第 3 段的要求。按照良好工程規范 （SEP） 對其進行設計和生產。
大致重量 鋁：3.6 kg（8 lb）
不銹鋼：10.8 kg（24 lb）
其它配置 聯系您當?shù)氐陌鷺I(yè)務合作伙伴或銷售辦事處，了解該產品的更多相關技術規格或選項信息。
特點
快速響應：SS-263 在響應大輸入信號變化時可為高行程速度提供大流量輸出，且在響應小輸入變化時提供低流量輸出。
大容量：流量容量約比 2625 放大器多三倍，因此所需的接頭、管道和儀表更少。
噪音衰減：通過專用通道排出，可減少產生的環境噪聲量。
可調節響應：一體化旁路限制使放大器便捷地調節，適應在大小輸入信號變化下的操作。
輔助供應連接：通過兩個嵌入設備兩側、適用于 Fisher 377 保衛閥或其它配件的 1/4 NPT 連接可隨時供氣。
三合一連接：這種特殊的連接可在需要時提供以下任意一種連接：易于測試的 1/4 NPT 診斷連接；執行機構上與手輪共同使用的 1/4 NPT 執行機構旁路總成連接；以及 3/4 NPT 連接
軟閥座結構：軟閥座排出和供應閥提供氣密切斷，可降低不必要的空氣消耗，確保出現設備空氣損失時進入故障模式。
牢固安裝：采用法蘭式執行機構安裝，因而維護簡便，管道需求簡化，結構緊湊且抗振性強。
文檔與圖紙
手冊與指南
Fisher SS-263 流量放大器 （SS-263 Volume Booster） （Chinese）
中文 591.6 kb .PDF 10/11/19
