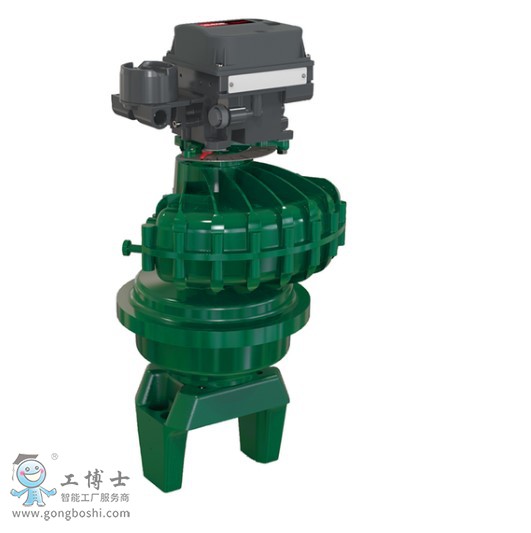

Fisher費希爾 Fisher 1068 旋轉葉片彈簧復位和雙作用氣動執行機構
Fisher 1068 旋轉葉片彈簧復位和雙作用氣動執行機構具有多種尺寸，可安裝至轉軸式閥門。1068 旋轉葉片執行機構是旋轉式直角回轉致動器其中一種更為簡單可靠的部件，其設計還可提供廣泛的扭矩范圍。
規格
致動 彈簧復位、雙作用
認證 符合 PED、CUTR、ATEX、SIL
控制類型 開/關、節流
電源 氣動
閥門類型 旋轉閥
其它配置 請聯系您當?shù)氐陌N售辦事處，了解有關此產品的更多技術規格或選項信息。
特點
精度 -- 1068 執行機構的葉片和軸采用整體鑄造，可減少空轉或死區。5i 至 15i 尺寸的彈簧復位夾具耦合器可進一步降低執行機構和閥門軸連接之間出現空轉的可能性。
一體式風道 -- 5i 至 15i 尺寸的 1068 彈簧復位執行機構具有一體式風道，與 Fisher FIELDVUE? DVC6200 數字閥控制器配合使用時，無需外部管道和配件。雙作用部件對外部管道的需求更小。
緊湊型結構 -- 空間有限時，縮小閥門/執行機構封裝尺寸可提高安裝靈活性。
使用壽命長 -- 經測試可超過 1 百萬次循環。結構堅固、性能穩定、耐腐蝕，并可抵御苛刻的過程控制應用。
易用性提高 -- DVC6200 的一體式安裝墊無需傳統安裝支架，從而減少了安裝 5i 至 15i 尺寸的彈簧復位和雙作用執行機構所需的零件數量。
尺寸范圍廣 -- 1068 執行機構提供的尺寸可覆蓋高達 150,000in?lb 的扭矩。
單一運動部件 -- 旋轉葉片執行機構可確保減少維護工作，同時延長使用壽命。
耐腐蝕 -- 采用了堅固耐用的環氧涂層鋅/鈦合金或鋁制外殼，內/外部均涂有環氧磁漆，具有良好的耐腐蝕性。
效率 -- 內部體積小，可進一步減少 1068 的耗氣量。
文檔與圖紙
手冊與指南
數據清單與公告
Instruction Manual: Service Instructions for Fisher 1068 Rotary Vane Actuator
English 591.8 kb .PDF 8/11/20
