力士樂壓力開關HED8OA-20/200K14KS，上海韋米機電設備有限公司主營銷售產品，原廠原裝，質量保障，銷售熱線：13524123009，傳真：021-51334670；聯系人：雷青。熱誠歡迎新老客戶咨詢購買！
壓力開關的工作原理：是當系統內壓力高于或低于額定的安全壓力時，感應器內碟片瞬時發生移動，通過連接導桿推動開關接頭接通或斷開，當壓力降至或升額定的恢復值時，碟片瞬時復位，開關自動復位，或者簡單的說是當被測壓力超過額定值時，彈性元件的自由端產生位移，直接或經過比較后推動開關元件，改變開關元件的通斷狀態，達到控制被測壓力的目的。壓力開關采用的彈性元件有單圈彈簧管、膜片、膜盒及波紋管等。
機械壓力開關，為純機械形變導致微動開關動作。當壓力增加時，作用在不同的傳感壓力元器件（膜片、波紋管、活塞）產生形變，將向上移動，通過欄桿彈簧等機械結構，終啟動上端的微動開關，使電信號輸出。UE壓力開關設定方式從功能原理上又分成連續位移型和力平衡型。
電子式壓力開關，用來替代電接點壓力表和使用在工控控制要求比較高的系統上。這種壓力開關內置精密壓力傳感器，通過高精度儀表放大器放大壓力信號，通過高速M(fèi)CU采集并處理數據，一般都是采用4位LED實時數顯壓力，繼電器信號輸出，上下限控制點可以自由設定，遲滯小，抗震動，響應快，穩定可靠，精度高（精度一般在±0.5%F.S，高則達±0.2%F.S），利用回差設置可以有效保護壓力波動帶來的反復動作，保護控制設備，是檢測壓力、液位信號，實現壓力、液位監測和控制的高精度設備。特點是：電子顯示屏直觀，精度高，使用壽命長，通過顯示屏設置控制點方便，但是相對價格較高，需要供電。
壓力開關廣泛應用于家用、商用、汽車制冷系統的高、低壓力保護控制，蒸汽工況和發電站;蓄能器,接收器,閃蒸罐,分離器,洗滌器,煉油裝置。也可適用于各種設備工具的高、低壓力保護控制。但在壓力開關的選擇中，須注意以下幾點：
1.防爆的必要性：防爆形式分為隔爆型和本安型。
2.是否需要帶指示：根據客戶指示。
3. 接點數量：一接點（一個輸出）或兩接點（兩個輸出）。
4.設定值和壓力范圍的確定：推薦設定范圍在壓力范圍的30%—65%之間，可設定范圍為壓力范圍的15%—90%之間。
5.接斷差的形式：可調式或固定式。
6.是否有脈動：如果壓力有脈動或振動，需要帶節流閥用以抑制脈動壓力對儀表的損傷。
7.帶隔膜的場合：測定腐蝕性、高黏度或溫度過高時，需要選用帶隔膜。

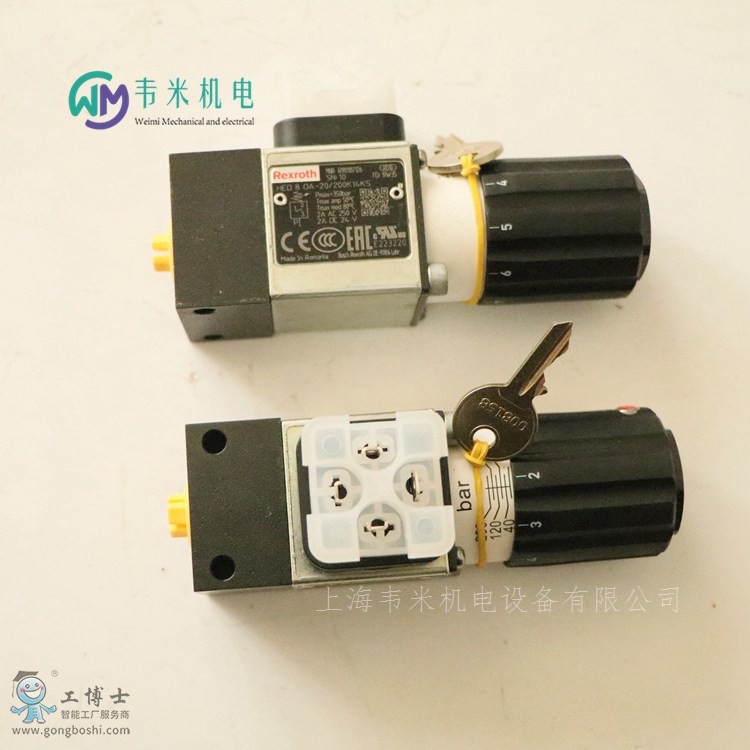

力士樂壓力開關HED8OA-20/200K14KS
德國力士樂REXROTH壓力開關訂貨號物料號和型號：
R901107126 HED8OA-20/200K14KS
R901111197 HED8OA-20/200K14KSV
R901106448 HED8OA-20/200K14KW
R901150699 HED8OA-20/200K14KW/12
R901108245 HED8OA-20/200K14KWV
R901102727 HED8OA-20/200K14S
R976717118 HED8OA-20/200K14SSPEZ.MEYCO180BAR
R901202306 HED8OA-20/200K14S/12
R901107805 HED8OA-20/200K14SV
R901110456 HED8OA-20/200K14V
R901211753 HED8OA-20/200K3***
R901293054 HED8OA-20/200K35KS
R901171100 HED8OA-20/200K35S
R901232897 HED8OA-20/200P120K14AS
R901213491 HED8OA-20/200P130K14S
R901338304 HED8OA-20/200P180K14AS
R901214160 HED8OA-20/200P180K14S
R901306495 HED8OA-20/200U100K14S
R901107923 HED8OA-20/200U120K14S
R901107393 HED8OA-20/200U165K14S
R901108521 HED8OA-20/200U170K14S
R901107318 HED8OA-20/200U180K14S
R901171875 HED8OA-20/350F080K14S
R901131246 HED8OA-20/350F105K14S
R901102710 HED8OA-20/350K14
R901107091 HED8OA-20/350K14/12
R901106455 HED8OA-20/350K14A
R901108518 HED8OA-20/350K14A/12
R901102722 HED8OA-20/350K14AS
R901111192 HED8OA-20/350K14AS/12
R901108517 HED8OA-20/350K14ASV
R901110453 HED8OA-20/350K14ASV/12
R901110452 HED8OA-20/350K14AV
R901107087 HED8OA-20/350K14KS
R901134010 HED8OA-20/350K14KSV
R901102716 HED8OA-20/350K14KW
R901107332 HED8OA-20/350K14KW/12
R901110450 HED8OA-20/350K14KWV
R901102778 HED8OA-20/350K14S
R901108009 HED8OA-20/350K14S/12
R901107922 HED8OA-20/350K14SV
R901186318 HED8OA-20/350K14SV/12
R901107796 HED8OA-20/350K14V
R901110447 HED8OA-20/350K14V/12
R901125561 HED8OA-20/350K35
R987199324 HED8OA-20/350K35
R901127471 HED8OA-20/350K3***
R901127477 HED8OA-20/350K3***S
R901272251 HED8OA-20/350K35KS
R901127474 HED8OA-20/350K35S
R901181469 HED8OA-20/350P160K14S
R901371576 HED8OA-20/350P170K14S
R901371577 HED8OA-20/350P200K14S
R901245027 HED8OA-20/350P250K14S
R901217016 HED8OA-20/350P270K14S
R901376877 HED8OA-20/350P300K14
R901171883 HED8OA-20/350U110K14S
R901168129 HED8OA-20/350U210K14S
R901101698 HED8OA-20/50K14
R901107793 HED8OA-20/50K14/12
R901106507 HED8OA-20/50K14A
液壓執行元件
將液壓能轉換為機械能的裝置，其作用是在壓力油的推動下輸出力和速度或轉矩和速度，以驅動工作裝置做工。例如液壓缸、液壓馬達。
2.1液壓馬達
液壓馬達習慣上是指輸出旋轉運動的，將液壓泵提供的液壓能轉變?yōu)闄C(jī)械能的能量轉換裝置。
液壓馬達亦稱為油馬達，主要應用于注塑機械、船舶、起揚機、工程機械、建筑機械、煤礦機械、礦山機械、冶金機械、船舶機械、石油化工、港口機械等。
高速馬達齒輪馬達具有體積小、重量輕、結構簡單、工藝性好、對油液的污染不敏感、耐沖擊和慣性小等優點。缺點有扭矩脈動較大、效率較低、起動扭矩較小(僅為額定扭矩的60%-一70%)和低速穩定性差等。
2.2液壓缸
液壓缸是將液壓能轉變?yōu)闄C(jī)械能的、做直線往復運動(或擺動運動)的液壓執行元件。它結構簡單、工作可靠。用它來實現往復運動時，可免去減速裝置，并且沒有傳動間隙，運動平穩，因此在各種機械的液壓系統中得到廣泛應用。液壓缸輸出力和活塞有效面積及其兩邊的壓差成正比;液壓缸基本上由缸筒和缸蓋、活塞和活塞桿、密封裝置、緩神裝置與排氣裝置組成。緩神裝置與排氣裝置視具體應用場合而定，其他裝置則。
3.3液壓控制調節元件
用來控制液壓傳動系統中油液的流動方向、壓力和流量，以保證液壓執行元件和工作裝置完成工作。
液壓傳動中用來控制液體壓力、流量和方向的元件。其中控制壓力的稱為壓力控制閥，控制流量的稱為流量控制閥，控制通、斷和流向的稱為方向控制閥。
3.4液壓輔助元件
保證液壓傳動系統正常工作。例如油箱、油管、濾油器。
液壓輔件是系統的一一個重要組成部分，其合理設計和選用在很大程度上影響液壓系統的效率、噪聲、溫升、工作可靠性等技術性能。主要包括:
3.4.1過濾器
過濾器的作用:濾去油中雜質，維護油液清潔，防止油液污染，保證系統正常工作。
3.4.2蓄能器
蓄能器的作用:
蓄能器是液壓系統中儲存和釋放壓力能的裝置。
1.作輔助動力源或緊急動力源在工作循環不同階段需要的流量變化很大時，常采用蓄能器和一個流量較小的泵組成油源。另外當驅動泵的原動機發生故障時，蓄能器可作緊急動力源。
2.保壓和補充泄漏需要較長時間保壓而泵卸載時，可利用蓄能器釋放儲存的壓力油，補充系統泄漏，保持系統壓力。
3.吸收沖擊和消除壓力脈動在壓力沖擊處和泵的出口安裝蓄能器可吸收壓力沖擊峰值和壓力脈動，提高系統工作的平穩性。
3.4.3油箱
油箱是液壓系統中儲存液壓油用。
油箱的功用:
儲存系統所需的足夠油液;;
散發油液中的熱量;
逸出溶解在油液中的空氣; :
沉淀油液中的污物;
對中小型液壓系統，泵裝置及一些液壓元件還安裝在油箱頂板上。
3.4.4熱交換器
系統能量損失轉換為熱量以后，會使油液溫度升高。若長時間油溫過高,油液粘度下降，泄漏增加，密封老化，油液氧化，嚴重影響系統正常工作。為保證正常工作溫度在20~65C，需要在系統中安裝冷卻器。相反，油溫過低，油液粘度過大，設備啟動困難，壓力損失加大并引起過大的振動。此種情況下系統應安裝加熱器，將油液溫度升高到適合的溫度。
3.4.5管件
管件是用來連接液壓元件、輸送液壓油液的連接件。它應保證有足夠的強度,沒有泄漏,密封性能好，壓力損失小，拆裝方便。
3.4.6密封裝置
密封裝置用來防止系統油液的內外泄漏，以及外界灰塵和異物的侵入，保證系統建立必要壓力。
3.5液壓工作介質
工作介質指?jìng)鲃?dòng)液體，通常被稱為液壓油。
3.5.1液壓油
液壓油引就是利用液體壓力能的液壓系統使用的液壓介質，在液壓系統中起著能量傳遞、系統潤滑、防腐、防銹、冷卻等作用。對于液壓油來說，首先應滿足液壓裝置在工作溫度下與啟動溫度下對液體粘度的要求，由于油的粘度變化直接與液壓動作、傳遞效率和傳遞精度有關，還要求油的粘溫性能和剪切安定性應滿足不同用途所提出的各種需求。
3.5.2液壓油的要求
質量要求:
1.合適的粘 度和良好的粘溫性能，以保證液壓元件在工作壓力和工作溫度發生變化的條件下得到良好潤滑、冷卻和密封。
2.良好的極壓抗磨性， 以保證油泵、液壓馬達、控制閥和油缸中的摩擦副在高壓、高速苛刻條件下得到正常的潤滑，減少磨損。
3.優良的抗氧化安定性、水解安定性和熱穩定性，以抵抗空氣、水分和高溫、高壓等因素的影響或作用，使其不易老化變質，延長使用壽命。
4.良好的抗泡性 和空氣釋放值，以保證在運轉中受到機械劇烈攪拌的條件下產生的泡沫能迅速消失:并能將混入油中的空氣在較短時間內釋放出來，以實現準確、靈敏、平穩地傳遞靜壓。
5.良好的抗乳化性， 能與混入油中的水分迅速分離，以免形成乳化液，引起液壓系統的金屬材質銹蝕和降低使用性能。
6.良好的防銹性，以防止金屬表面銹蝕。
