spiraxsarco斯派莎克減溫器|WTD水浴式減溫器
簡介
水浴式減溫器是一種直接接觸式減溫器。將過熱蒸汽通過特殊設計的噴管引導進入水浴室中，冷卻水和過熱蒸汽在水浴室中交換熱量，達到過熱蒸汽的冷卻效果，終產生的飽和蒸汽通過頂部管路送出。通常，水浴式減溫器出口的蒸汽干度較高。對于干度要求高的場合，建議在輸送管路上增加汽水分離器及疏水閥。

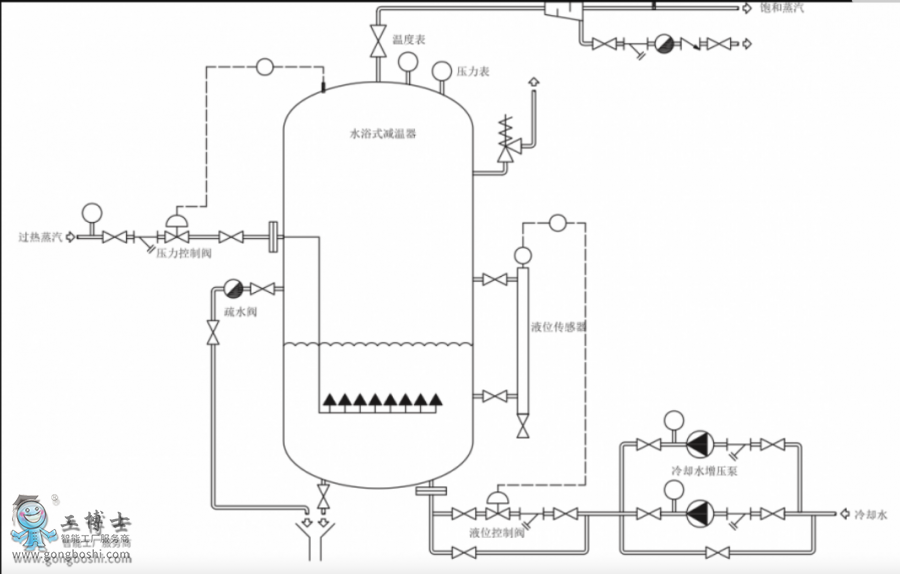

一套水浴式減溫系統主要包括：特殊設計的水浴室、壓力及液位控制及相關的控制回路。
飽和蒸汽壓力和飽和蒸汽溫度在物理上是相互關聯的，在有壓力調節的系統中，飽和蒸汽壓力經壓力變送器測量并將信號傳輸給控制系統�？刂葡到y(tǒng)輸出信號到蒸汽壓力控制閥，由此控制過熱蒸汽壓力，從而降低蒸汽溫度。水浴式減溫系統中的減溫器的操作壓力受安全閥設定值限制。
過熱蒸汽引入冷卻水后，部分冷卻水達到沸騰溫度時生成飽和蒸汽。蒸發部分由液位控制系統進行補水。當液位降低時，通過液位控制閥保證水浴室的液位處于設計范圍內。
水浴式減溫系統大的特點是調節比大，可以在全行程范圍內實現過熱蒸汽的有效減溫，并且輸出飽和蒸汽。負載波動大的時候，水浴室也可以起到部分平衡的作用，因此整套系統非常簡單并且可靠。

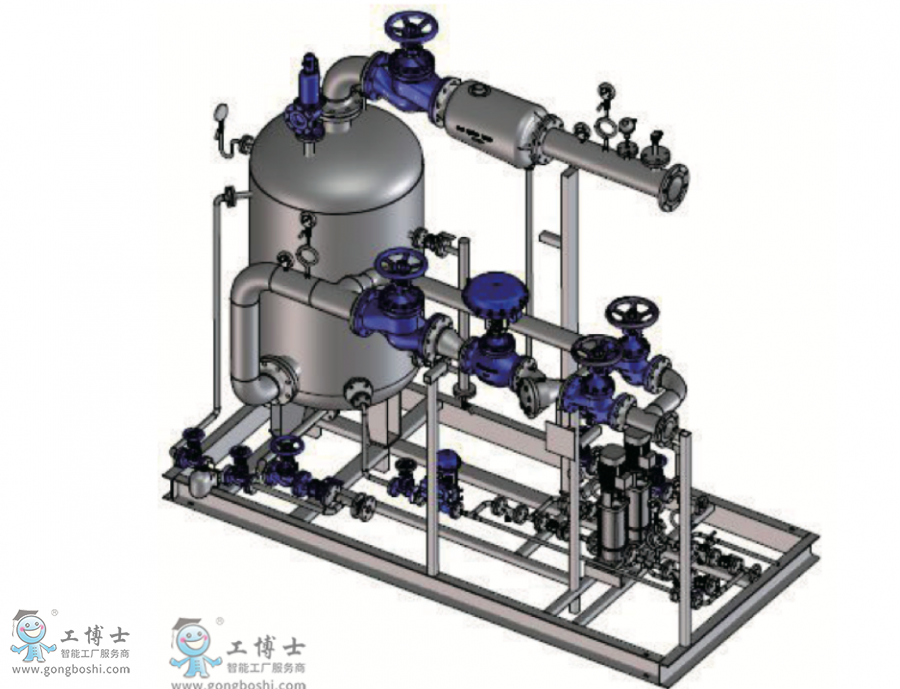

通常來說，根據實際工況可以設計選擇立式或者臥式水浴式減溫器。
