材料：球墨鑄鐵

工作溫度：小于200 C

壓力等級：PN

座椅/密封件類型：內襯的

閥門尺寸標準：DN

閥門類型：蝶閥

特征

1.將閥桿密封件的兩個密封表面保持在一起的壓力由上下一套貝勒維爾彈簧提供，從而產生了高級閥桿密封件，這是TA-Luft / VDI 2440認可的。

2.襯里后面的彈性體支撐墊可確保圓盤周圍緊密配合，從而確保氣密性。

3.襯套提供了寬闊的法蘭密封表面。

4.一塊內襯3 mm模制PFA的薄盤閥桿，可提供較高的Kv值。

5.襯套和閥瓣是與介質接觸的僅有的兩個閥部件。

6.主軸通過盤和襯套輪轂之間的預緊接觸進行密封。

7.通過相對于襯套中的軸孔加大軸徑來輔助軸密封。

8.襯板和閥板經過模壓和機加工以達到嚴格的公差，以提供：

      低扭矩

      開啟和關閉時的應力和變形較小

9.使用***壓力小于20 Pa（0.2 mbarA）的氦氣進行真空測試。

10.可選的TFM襯里可用于極其苛刻的應用。

11.一體式閥體定位孔可確保閥門***居中。

12.執行器法蘭和閥桿尺寸符合 ISO 5211。

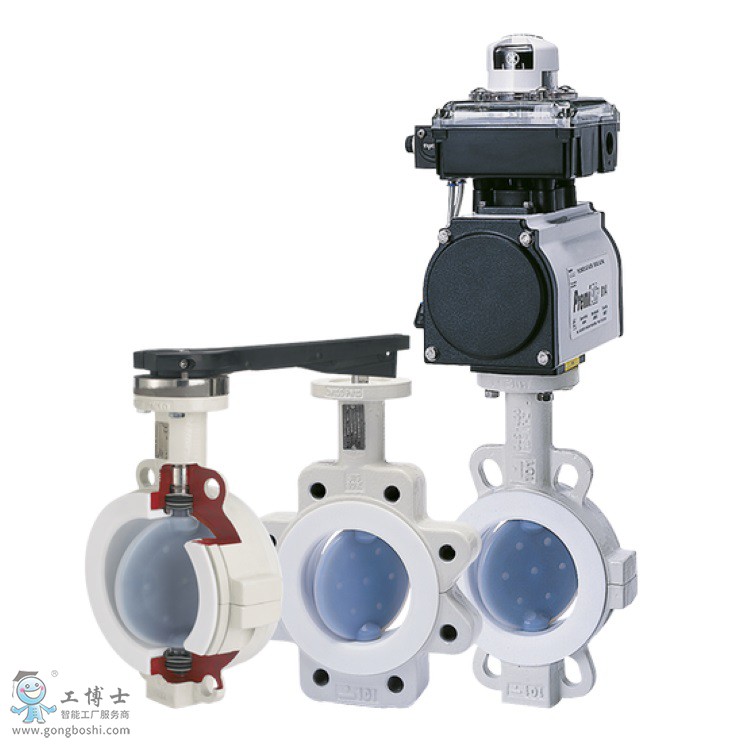

        產品圖片
