臺灣精呈科技股份有限公司，位于中國臺灣臺中市，公司設計，生產、制造的高精度，高可靠性的線切割機臺，有完整之研發、生產、制造、售后服務體系，更有控制器自行研發之能力。

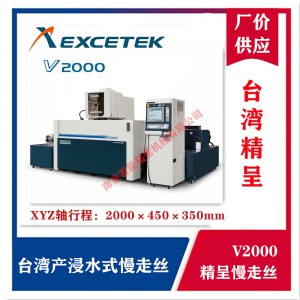

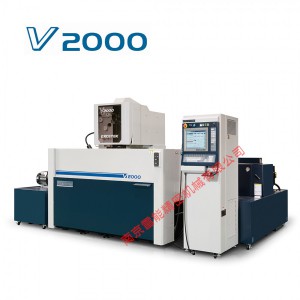

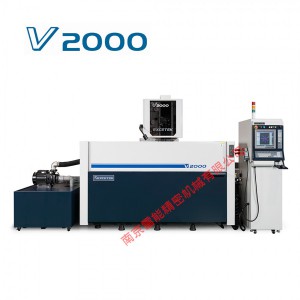

機械規格 V2000
|
序號
|
項目
|
說明
|
|
1
|
機床水槽尺寸
|
2650×900×500 mm
|
|
2
|
*大工件尺寸
|
2500×700×345 mm
|
|
3
|
工作臺*大承重
|
2500 kg
|
|
4
|
五軸四聯動五軸伺服回授控制
|
四軸同動
|
|
5
|
XYZ行程(X×Y×Z)
|
2000×450×350 mm
|
|
6
|
UV行程
|
160×160 mm
|
|
7
|
錐度加工控制角度
|
+/-30度(廣角噴嘴)100 mm
|
|
8
|
加工零件*大高度
|
345 mm
|
|
9
|
電極絲直徑范圍
|
0.2～0.33 mm
|
|
10
|
電極絲張力范圍
|
300g～2200g
|
|
11
|
電極絲進給速度
|
0～250 mm/sec
|
|
12
|
*大切割速度
|
170 mm² /min
|
|
13
|
*佳加工粗糙度
|
Ra≦ 0.7 um
|
|
14
|
定位精度測量規準
|
ISO14137 或 GB/T 19361-2003
|
|
15
|
平均定位誤差
|
+/-5 um以下
|
|
16
|
平均重復定位誤差
|
+/-5 um以下
|
|
17
|
平均反向定位誤差
|
+/-8 um以下
|
|
18
|
*佳加工工件尺寸精度
|
單邊+/-5 um以內
|
|
19
|
機床重量
|
7800 kg
|
|
20
|
水過濾系統容量
|
2500 L
|
|
21
|
機床占地面積(W ×D ×H)
|
3135×5260×2200 mm
|
機械特性
采用日本高精密機械結構設計及底座高剛性鑄件設計，采用有限元素分析設計機器本體，配合支柱(RIB)設計來承載立柱，降低鑄件應力所造成的變形，以達到高精密的基本要素。
1.下伸臂的水冷卻可避免放電的熱度造成的熱膨脹，因而增進切割精密度。
2.不銹鋼工作臺面，硬度達到HRC50。
3.反應靈敏的AC伺服馬達伺服系統，提供切割的精度保證。
4. 加大機臺基座跨距設計，提高機械精度。
5. 設計堅固的U/V軸鑄件提供穩定的切割精度
