博雷bray

開關盒

5A系列

認證

標配：cULus，CE
可選：ATEX，IECEx

防護等級

IP66/67，NEMA 4/4X，UL50E鹽霧

開關選項

機械式：SPDT開關，SPDT（低功率）
接近式：PNP，NPN，140V 2線，250V 2線，簧片開關
NAMUR本質安全

開關盒 - 5A系列

區域分級

Class I, Division 1, Groups A, B, C & D, T6
Class II, Division 1, Groups E, F & G, T85 C

通信協議

無

防護等級

IP66/67，NEMA 4/4X，UL50E鹽霧

視覺顯示

高可見性指示器

開關選項

機械式：SPDT開關，SPDT（低功率）
接近式：PNP，NPN，140V 2線，250V 2線，簧片開關
NAMUR本質安全

開關數量

安裝

F05模式ISO5211，符合VDI/VDE 3845（NAMUR）

溫度范圍

-13°F至149°F（-25°C至65°C）

認證

標配：cULus，CE
可選：ATEX，IECEx

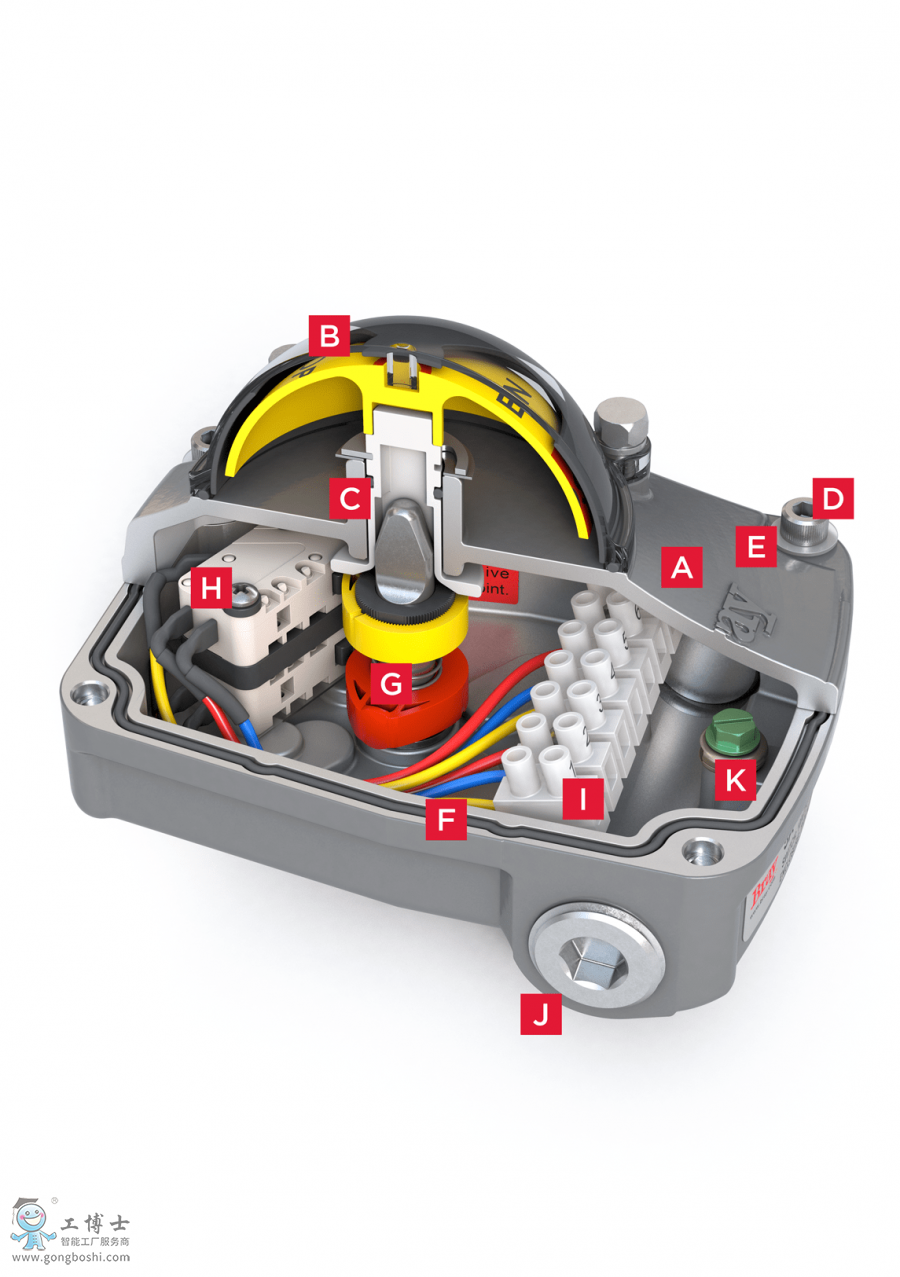

$series5a-cutaway-1-min$

A. 防護

緊湊小巧的防風雨VSM為UL認證NEMA Type 4、4x和IP66/67。壓鑄鋁盒蓋和底座采用聚酯粉末涂層，提供出色的耐腐蝕、耐磨損、抗沖擊和抗紫外線性能。
B. 高可見度位置指示器

采用耐沖擊圓頂式指示器提供視覺打開和關閉指示。如需反轉打開和關閉視覺輸出，只需取下圓頂并將其旋轉90度即可輕松實現。無需拆下盒蓋并露出VSM的內部接線即可更改位置指示。
C. 軸頸二次密封

確保指示器區域與VSM的內部區域隔離。二次密封可防止圓頂或圓頂密封由于惡劣現場條件而受損時進水。
D. 防脫盒蓋螺栓

盒蓋通過位于密封區域外的不銹鋼防脫螺栓固定在底座上。
E. 保護墊圈

使用透明的非金屬、耐腐蝕墊圈，避免擰緊盒蓋螺栓時損傷涂層。
F. O型密封圈提供了耐候防護

盒蓋與底座之間的O型密封圈提供了耐候密封，以防止內部腐蝕。
G. 凸輪傳感器

花鍵凸輪設計便于輕松、準確地設置開關觸發位置，無需使用工具。
H. 限位開關

提供多個開關選項和配置，以滿足連接要求。
I. 端子

標記清楚的端子板向用戶方向傾斜，易于安裝操作。
J. 導線管接入

導線管接入口可選擇英制或公制螺紋。
K. 接地

綠色編碼、易于操作的接地螺栓。
