提供三種不同顏色的彈簧，以控制下游壓力: 黃色:0.2 bar g-2.1 bar g
藍色:1.4 bar g-7.0 bar g
紅色:5.6 bar g-14.0 bar g
口徑和管道連接
1⁄2"-2":螺紋BSPT(BS21)。
1⁄2"-4":法蘭PN16、25(球墨鑄鐵)，PN40(鑄鋼)。 5":法蘭PN16、25(球墨鑄鐵)。
產品說明

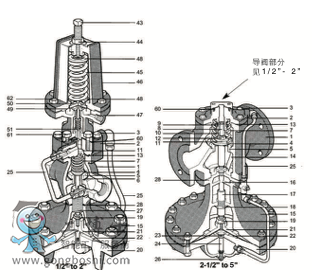

該減壓閥為導閥型，主閥為單閥座，硬質合金閥芯處理， 閥本體為球墨鑄鐵(或鑄鋼)，導閥通過螺栓直接安裝在主 閥上，閥在無負荷時能關閉。
典型應用
25P可靠，可以將蒸汽從高壓減至設備的有效工作范 圍，并防止設備受損。
飽和蒸汽
流量5000kg/h，壓力從8 bar減至5 bar。
從上游壓力8 bar與下游壓力5 bar的支點垂直向下，找滿足流量條件的口徑，可得80mm的閥是小可滿足需要的口徑。 由于過熱蒸汽的比容較高，所以需將圖中查得的數據加以修正。過熱55oC(100oF)的修正系數為0.95，過熱110oC (200oF)的修正系數為0.9。因此，80mm閥，若蒸汽過熱55oC，則流量為5900×0.95=5600kg/h，仍可足夠滿足所需 5000kg/h。
