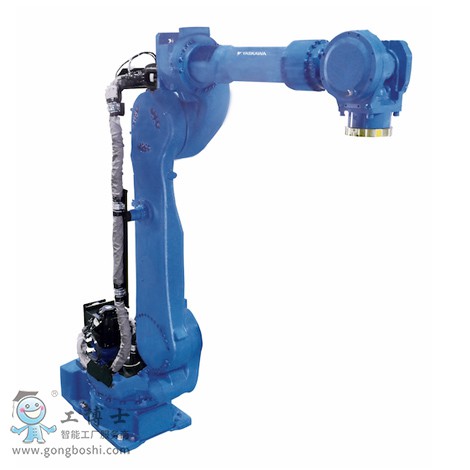

MPL100Ⅱ
5軸垂直多關節
負載：100Kg
動作范圍：2150mm
控制柜：DX200
用途：搬運、碼垛
碼垛專用機型，高速穩定
全軸低功率輸出，無需設置安全柵欄，設備構成簡易
可配合專用碼垛軟件使用
| 機器人型號 |
MPL100Ⅱ |
| 適用控制柜 |
DX200 |
| 設置 |
F |
| 自由度 |
4 |
| 可搬質量 |
100kg |
| 垂直伸長度 |
3024mm |
| 水平伸長度 |
3159mm |
| 重復定位精度*2 |
0.2mm |
| 動作范圍 |
S軸（旋轉） |
-180° ~ +180° |
| L軸（下臂） |
-45° ~ +90° |
| E軸（肘） |
- |
| U軸（上臂） |
-120° ~ +15.5° |
| R軸（手腕旋轉） |
- |
| B軸（手腕擺動） |
- |
| T軸（手腕回轉） |
-360° ~ +360° |
| ***大速度 |
S軸（旋轉） |
140°/s |
| L軸（下臂） |
140°/s |
| E軸（肘） |
- |
| U軸（上臂） |
140°/s |
| R軸（手腕旋轉） |
- |
| B軸（手腕擺動） |
- |
| T軸（手腕回轉） |
305°/s |
| 容許力矩 |
R軸（手腕旋轉） |
- |
| B軸（手腕擺動） |
- |
| T軸（手腕回轉） |
- |
容許慣性力矩
（GD2/4） |
R軸（手腕旋轉） |
- |
| B軸（手腕擺動） |
- |
| T軸（手腕回轉） |
80kg.m2 |
| 本體質量 |
1700kg |
| 電源容量*3 |
9.5kVA |
*1：F=置地式，W=掛壁式，C=倒掛式，S=支架式(掛壁式時，S軸的動作會有限制，請注意。)
*2：JIS B 8432為基準。
*3：因用途，動作模式而異。
*4：僅限搬運用途
*5：推薦動作范圍（φ 1040xH300）。在推薦動作范圍外動作的時候可能會產生震動。
