Fisher™ Vee-Ball™ V300 法蘭控制閥



---

Fisher Vee-Ball V300 控制閥適用于廣泛的應用，是高性能和高成本效用的

選擇。 精密加工部件和壓力平衡密封設計可讓閥門順暢的運行。



---

規格

---



認證 符合 SIL、ATEX、CUTR、PED、CRN、逸散性排放、NACE

關鍵工況 噪聲抑制、氣蝕、臟污工況、腐蝕性、低流量、一般工況

流量特性 等百分比

材料 碳鋼、不銹鋼、雙面、合金

操作溫度 標準溫度

壓力等級 PN、ASME

工藝連接件類型 法蘭式

切斷等級 III 級（FCI 70-2）、IV 級（FCI 70-2）、VI 級（FCI 70-2）

閥門尺寸 NPS 1、NPS 1-1/2、NPS 2、NPS 3、NPS 4、NPS 6、NPS

8、NPS 10、NPS 12、NPS 16、NPS 20

閥門尺寸標準 NPS、DN



---

特點

---



法蘭閥體設計大限度地減少暴露的管道法蘭螺栓連接，降低了排列和安

裝時間，促進安全閥安裝，提高管道密封性。

即使在嚴酷的工況應用中，堅固的 HD 球閥密封圈結構也能有很長的使

用壽命。

V 型球閥的輪廓提供了一個修正等百分比流量特性。

材料可用于酸性液體和氣體應用。 這些結構符合 NACE MR0175-

2002、MR0175-2003、MR0103 和 MR0175/ISO 15156。

球閥密封圈的檢查和更換在閥體入口處進行，無需拆卸執行機構或拆解閥

門。

一件式閥體提高了閥體承壓件的結構一致性，消除了兩件式、螺栓連接式

閥體設計中可能由墊片引起的泄漏點。

可選購的 ENVIRO-SEAL™ 填料系統設計采用非常光滑的軸表面和動態加

載填料，密封性能極佳。




尺寸為DN25至DN600 (NPS1至 NPS24)的V150、V200 和V300 Vee Ball控制

閥。Vee-Ball控制閥兼?zhèn)渲毙谐涕y堅固耐用及旋轉閥高效率的特點。Vee-

Ball 閥門采用半球結構且配有特別設計的波狀V型凹口。V型凹口球芯和球

面密封圈之間的剪切作用提升了閥門工作時的流通性能，更好地避免阻

塞。無阻流的直通式流道設計提升了氣體、蒸汽、液體及纖維性漿體的流

通能力。



V150、V200 和V300控制閥可與EN法蘭及多種ASME凸面法蘭對接。



密封圈可采用各種金屬材料和非金屬材料，以滿足具體的應用要求�；ㄦI

驅動軸配合機動操控或者手動操控執行機構，為過程行業的不同應用提供

可靠及高效的調節或開關控制。

---



簡介



---

■閥內件可互換——V150、 V200和V300控制閥的閥內件可互換。這一特點減少了所需的備件數量,而且簡化了維護過程。更換密封組件時不需要拆卸執行機構，也不用把球芯從閥體中取出。

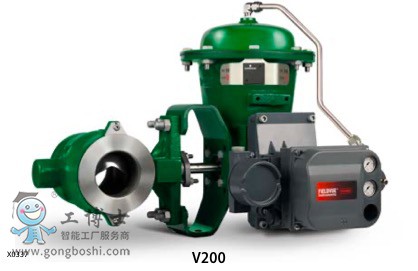

■安裝便捷——V150和V300控制閥帶有法蘭，這樣可避免管道法蘭螺栓外露，減少調準和安裝所需的時間，以及提高閥門的安裝可靠性和管道的完整性。 NPS 2至NPS 8 V200閥門可選配法蘭形式。

---

---
