KOSO日本工裝閥門 530G 套筒導向型雙座調節閥
1、530G系列套筒閥概述
530G 系列套筒導向型雙座調節閥，采用流體壓力平衡型閥芯結構因此與501T頂部導向型單座調節閥，相比能夠承受較高的工作壓差與501G套筒導向型單座調節閥相比530G由于沒有平衡密封環動態穩定性較差，同時泄漏量也較大 ；當調節壓差與工作溫度較高以及要求閥座泄漏量較小的場合，建議選用501G套筒導向型單座調節閥 。
2、530G系列套筒閥規格
|
本體形式
|
550G:球形閥
|
560G：角閥 |
|
公稱通徑
|
1”(25A)~24”(600A)
|
|
公稱壓力
|
ANSI Class150-2500.jis10K-63K
|
|
流體溫度
|
-196～+538℃
|
|
連接方式
|
法蘭式(RF,RTJ),焊接型(SW、BW)，其它
|
|
閥體材質
|
SCPH2/WCB,SCPH21/WC6,SCPL1/LCB,SCS13A/CF8,SCS14A/CF8M,ETC
|
|
閥內件材質
|
SUS410/410SS,SUS630/SCS24,SUS316/CF8M,ETC
|
|
可調比
|
50:1～20:1
|
|
流量特性
|
線性，改良線性，改良等百分比
|
|
閥座泄漏量
|
硬密封
|
ANSI Class IV,V or MSS-SP-61
|
|
軟密封
|
微汽泡級
|
|
執行機構
|
5200LA:氣動薄膜式執行機構
6300LA:氣動活塞式執行機構
3500LB,3600LB:全電子式執行機構

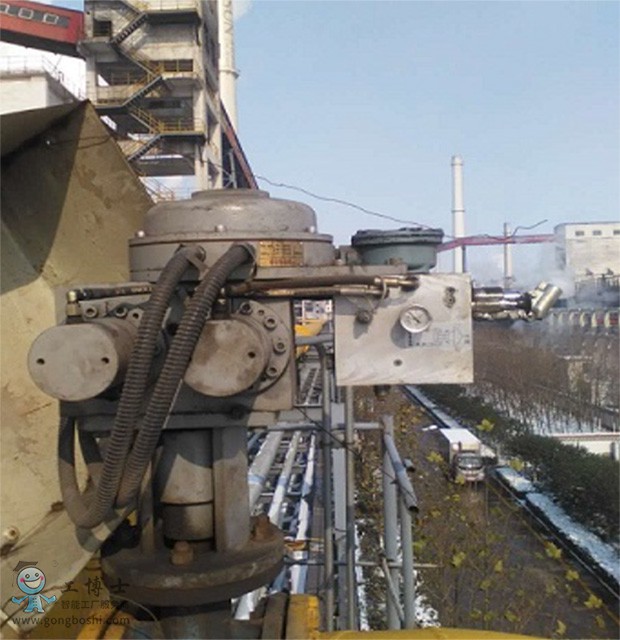

3800LA:電液式執行機構REXA |
