介紹

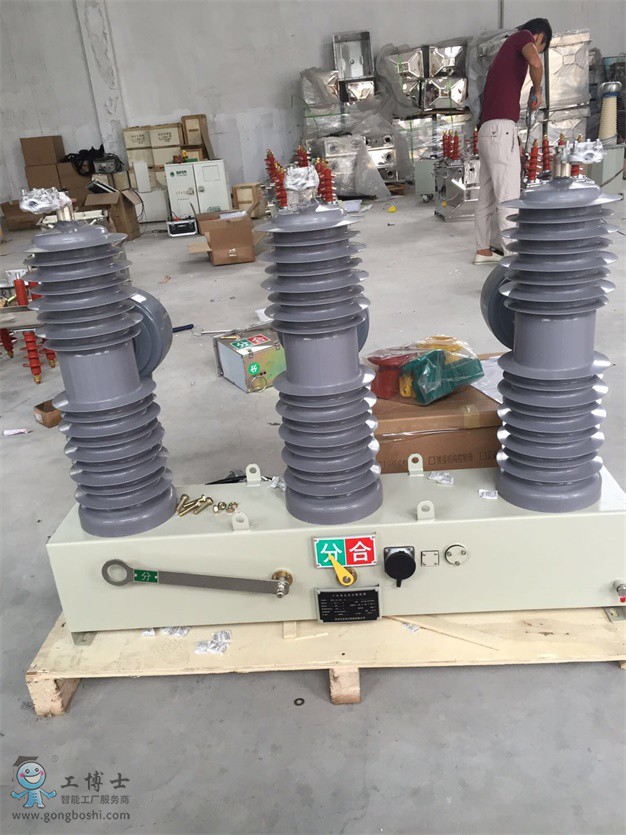

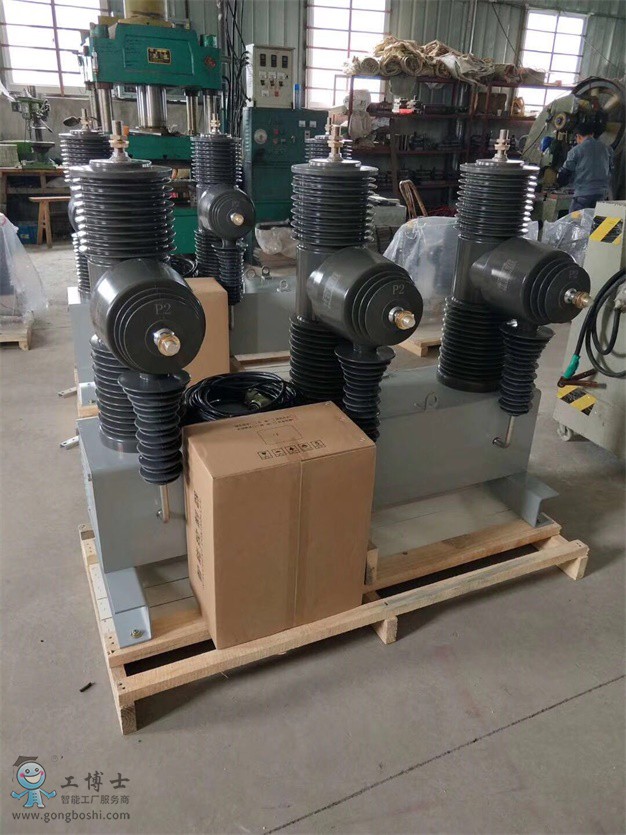

Zw32-40.5戶外智能真空斷路器它既可用于發電廠，變電站，電力設備和電力線路的控制和保護，也可用于頻繁操作的場所，她不但用于新變電所的建設，而且也能在邊遠35kv線路的水泥桿上安裝，可在斷路器側邊加裝隔離開關，形成戶外高壓真空斷路器一戶外高壓隔離開關組合電器，增加了可見隔離斷口，并具有可靠的聯鎖操作。



結構特點



1.可靠的手動分閘裝置；



2.可靠省力的手動合閘裝置；



3.明顯可見的分合閘指示；



4.IP64防護等級的航空接插件；



5.陜西南業電力設備有限公司提供獨特設計的手動合閘技術,可滿足常規與非常規狀態下的關合功能.它的速度滿足IEC62271-100及同 類GB1984-2003的標準要求。該技術的出現,彌補了永磁機構與彈簧機構的各自缺點,是新一代的高性能電力開關從此有了***堅實的基礎；



6.一次進線母排端子(直接與滅弧室搭接減少不必要的電量損耗)；



7.真空滅弧室(采用APG 工藝固封的固體絕緣技術,外加硅橡膠模壓復合技術,提高整體開關耐候性能)；



8.電流互感器(外加模塊化的設計,利于絕緣裕度的把握及產品互換性要求)；



9.采用ANSOFT軟件優化設計的高壽命的永磁機構.可靠性高,免維護.受用壽命長,經過35000次分閘反向激磁試驗證明,退磁率小于1%；



10.陜西南業電力設備有限公司提供獨特***技術的模塊化單穩態永磁機構.采用雙線圈驅動,具有快速合分及與真空開關***的 匹配性能.是做同步技術與配網自動化重合器***佳的選擇。



使用條件



周?chē)�空氣溫度�?30℃～+60℃；



海拔高度：不超過2000米；



風速不超過34m/s；



來自開關設備和控制設備外部的振動或地動是可以忽略的；



污穢等級：Ⅳ級；



儲存溫度-40℃～+85℃。   35kv戶外柱上真空斷路器zw32-40.5



配電網自動化管理系統的新建和改造工程；



A  基于CORBA對象中間件構成的真正開放的分布式系統軟件支撐平臺；



B  遵循國際標準IEC 61968 CIM和IEC 61970 CIM/CIS設計的開放數據庫平臺；



C  采用面向?qū)ο蟮囊?guī)約庫和設備庫技術，解決了前置通信系統的易擴展性和安全性問題；



D  基于CIM拓?fù)浒鼘?shí)現的圖模庫一體化技術，實現了SCADA/DA/DNAS應用的一體化，系統維護簡單、方便；



E  采用圖形和界面可視化定制技術，系統二次開發靈活、方便；



F  SCADA/DA/DNAS/GIS一體化設計，與ArcInfo、Smallwld等商用GIS系統無縫連接；



G  提供豐富的配電網應用軟件功能，包括：DA（配網故障診斷、隔離和恢復供電）、負荷預測、配電網絡分析軟件、配電工作管理軟件、AM/FM/GIS軟件功能；



H  能夠提供配電網自動化主站系統、配電自動化二次設備（FTU/TTU/DTU）、通信系統、配電網一次設備等全面的城市電網建設與改造的整體解決方案；



I  采用路由器、硬件防火墻或?qū)Ｓ梦锢砀綦x設備的網絡安全防護設計，保證系統的安全性。



安裝、使用檢查:



①巡回檢查發現有異�，F(xiàn)象時。



②動作次數達到技術條件規定的壽命時。



③分、合短路事故后。



臨時檢修項目應根據具體情況決定，如事故分、合閘后應檢查超行程和真空滅弧室的耐壓水平。當真空斷路器的動作次數達到技術條件規定的壽命后，應對定期檢修中規定的檢查項目進行全面的檢查。在重新投入運行后，必須縮短定期檢查的周期，特別要經常用工頻耐壓法檢查真空滅弧室的真空和側量觸頭的燒損量。在可靠性要求特別高的地方，***好不要短期運行，可以把動作已經達到規定次數的真空斷路器轉移到可靠性要求較低的地方使用。
