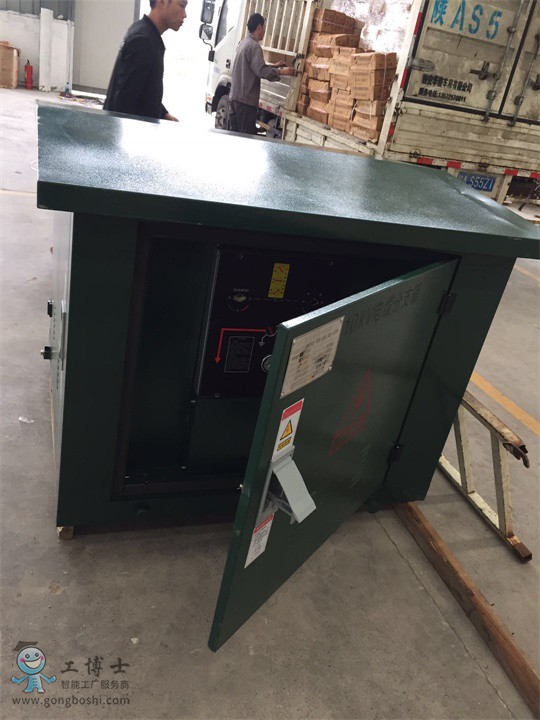

DFW高壓電纜分支箱在電力系統10kV配網電纜化工程中，以一種經濟、可靠、維護方便的接線方式替代原配網架空線中大量的分支成為一大難題，而電纜分支箱的出現徹底解決了這個問題，并且以它全絕緣、全密封的特性而使線路故障率大為降低，成為配網電纜化工程的shou選設備。其簡單、方便、靈活的聯接組合方式，使它在某些場合下，可代替環網柜；必要場合下，可埋在地下或浸于水中，節省了設備和電纜的投資，提高了供電的可靠性，廣泛適用于商業中心、工業園區及城市密集區。電纜分支箱按照結構形式和電纜接頭種類的不同可分為美式電纜分支箱、歐式電纜分支箱和帶開關的電纜分支箱三種。

美式電纜分支箱

美式電纜分支箱是一種廣泛應用于北美地區電力配網系統中的電纜化工程設備，它以單向開門、橫向多通母排為主要特點，具有寬度小、組合靈活、全絕緣、全密封等顯著優點。按照額定電流一般可以分為600A主回路和200A分支回路兩種。600A主回路采用旋入式螺栓固定連接；200A分支回路采用拔插式連接，且可以帶負荷拔插。美式電纜分支箱所采用的電纜接頭符合IEEE 386標準。

全絕緣、全密封結構，無需絕緣距離，可靠保證人身安全。

防塵、抗洪水、耐腐蝕、免維護，既可用于戶外，也可浸在水中，適用任何惡劣環境。

體積小、結構緊湊、安裝簡單、操作方便。

200A分支電纜接頭可作為負荷開關，帶負荷拔插，并具有隔離開關的特點。

可接短路故障指示器，便于迅速查找電纜故障。

有多種箱體材質可選擇：普通鋼配軍綠色、鏡面不銹鋼、不銹鋼配軍綠色等。

歐式電纜分支箱：

DFW歐式電纜分支箱是近幾年來廣泛用于電力配網系統中的電纜化工程設備，它的主要特點是雙向開門、利用穿墻套管作為連接母排，具有長度小、電纜排列清楚、三芯電纜不需大跨度交叉等顯著優點。其所采用的電纜接頭符合DIN47636標準。一般采用額定電流630A螺栓固定連接式電纜接頭

功能和特點：

進出線靈活，實際應用zui多有8分支進出線。

抗洪水、抗污穢、抗凝露、抗凝霜、耐腐蝕。

體積小、結構緊湊、安裝簡單、操作方便。

可安裝帶電指示器，提示操作人員線路帶電。

可安裝SF6開關。

可安裝電纜型故障指示器，便于迅速查找電纜故障。

有多種箱體材質可選擇：普通鋼配軍綠色、鏡面不銹鋼、不銹鋼配軍綠色
