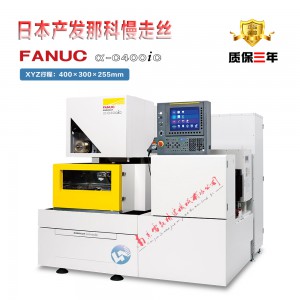

日本發那科自1975年開始生產慢走絲電火花線切割機以來，經過數十年不間斷的技術更新，FANUC已成為世界***線切割機床生產廠家之一。ROBOCUT慢走絲線切割機以高速度、高精度、高可靠性、低成本維護及智能化享譽業內，被廣泛應用于模具，醫療和超硬材料制造行業，在日本、歐美、東南亞具有很高的市場占有率。
FANUC ROBOCUT電火花切割機經過經40年不間斷的技術革新，如今已被廣泛應用于模具加工。PCD刀具加工。銅工電極加工，石墨加工，醫療部品等各類零部件加工。在國際展會上，FANUC發那科慢走絲重點展示ROBOCUT的PCD刀具加工和汽車部件模具的加工。FANUC ROBOCUT可搭載兩個FANUC CCR高精密度全防水伺服轉臺，利用測量探頭對PCD表面形狀的測定，實現PCD刀具的**加工；通過FANUC系統的Core Joint(和新聯合)功能，準確保證銅絲中心位置，通過AWF3功能，實現錐度加工情況下的自動穿絲功能，從而保證汽車部件模具的加工精度。
機械主體
機械部（a-C400iC）
|
規格項目
|
a-C400iC
|
|
加工方式
|
浸漬加工／沖洗加工
|
|
***大工件尺寸
|
無升降門
|
標準
|
730 ´ 630 ´ 250mm
|
|
選項
|
-
|
|
有升降門
|
標準
|
730 x 585 x 250 mm
|
|
選項
|
-
|
|
***大工作物重量
|
500kg
|
|
工作臺行程
|
400 ´ 300mm
|
|
Z 軸行程
|
255mm
|
|
UV 軸行程
|
±60mm ´ ±60mm
|
|
驅動電機
|
X/Y 軸
|
FANUC AC 伺服電機aiF 1/5000-B
|
|
U/V 軸
|
FANUC AC 伺服電機aiF 1/5000-B
|
|
Z 軸
|
FANUC AC 伺服電機aiF 1/5000-B
|
|
***大工作臺進給速度
|
2000mm /min
|
|
使用線徑
|
f0.1 ～ f0.3mm
（細線規格機：f0.05 ～ f0.3 mm）
|
|
線張力
|
200 ～ 2500g
（細線規格機：180 ～2500 g）
|
|
進線速度
|
1 ～15m/min
|
|
***小工作臺移動量
|
0.0001mm
|
|
***大錐角
|
標準
|
±30°/ 80mm
|
|
選項
|
±45°/ 40mm
|
|
導線嘴
|
沖模導線嘴
|
|
***大線重量
|
標準
|
16kg（細線規格機：10kg）
|
| |
|
|
|
|
加工液處理裝置
|
規格項目
|
a-C400iC
|
|
發貨目的地
|
日本、CE、USA
|
|
加工液
|
離子交換水
|
|
水箱容量(L)
|
510L
|
|
過濾精度
|
1～3mm
|
|
過濾器
|
內壓式過濾器 x 2
|
|
離子交換樹脂
|
10 L x 1（標準）
|
|
加工液比電阻控制
|
(5.0～20) x 104Ωcm
|
|
外形尺寸
|
1000 ´ 1200 ´ 1730mm
|
加工電源
|
電源形式名稱
|
a-i2300
|
|
電源電路方式
|
全晶體管式脈沖電路
|
|
電源設定（加工條件設定）
|
詳情請參照 IV.8.“加工條件設定畫面”。
|
|
|
脈沖方式
|
可變
|
|
無負荷電壓
|
〃
|
|
加工電壓
|
〃
|
|
充電時間
|
〃
|
|
休止時間
|
〃
|
|
伺服電壓
|
〃
|
|
電源控制
|
有
|
|
斷開時間控制
|
有
|
|
MF2 電源
|
選項
|
|
PCD 電源
|
選項
|
