EJA橫河流量計YOKAGAWA日本RAGN浮子流量計
1、 RAGN浮子流量計概述
RAGN浮子流量計專門用于持續測量液體和氣體。硼硅酸鹽玻璃計量管顏色分明，易于讀取刻度。RAGN標配內置316不銹鋼接頭和可選不銹鋼、鈦、PTFE或PVDF部件。RAGN的連接部件可選擇NPT螺紋或法蘭材質。流體從計量管的底部流向頂部，因此需要垂直安裝。實際流量如頂部的浮子位置所示，可直接從計量管上的刻度讀取數據。
2、 RAGN浮子流量計規格
| 過程連接內徑 ØD |
尺寸“L”(毫米/英寸) |
法蘭型過程連接尺寸“L”(毫米/英寸) |
| 1/2" |
375 / 14.7 |
475 / 18.7 |
| 3/4" |
375 / 14.7 |
475 / 18.7 |
| 1" |
375 / 14.7 |
475 / 18.7 |
| 1 1/2" |
375 / 14.7 |
475 / 18.7 |
| 2" |
375 / 14.7 |
475 / 18.7 |
| 2 1/2" |
375 / 14.7 |
475 / 18.7 |
| 過程連接 |
材質：不銹鋼 |
| 計量管 |
長度: 300 mm / 11.81"
材質: 硼硅酸鹽 (Duran 50) |
| 浮子材質 |
液體：不銹鋼
氣體：PTFE |
| 正常運行條件 |
16 bar / 232 PSIG
100°C / 212°F |
測量量程
|
10:1 |
測量精度
Acc. Directive VDI/VDE
3513, sheet 2 |
1.6% (qG=50%) |

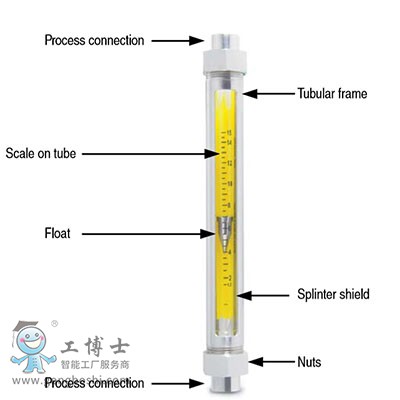

3、 RAGN浮子流量計圖示
