通過豐富的功能和核心組件，可滿足散裝零件抓取、嵌裝、組裝、打磨、加工等廣泛用戶的需求。

6軸垂直多關節型
負載：280KG
動作范圍：2446mm
控制柜：YRC1000
用途：搬運、取件/包裝、碼垛、組裝/分裝



---

---

可以在小空間里機器人操作可能、對應各種大型工件
減少了機器人與控制柜間的電纜線數，提升了維護性的同時提供簡潔的設備

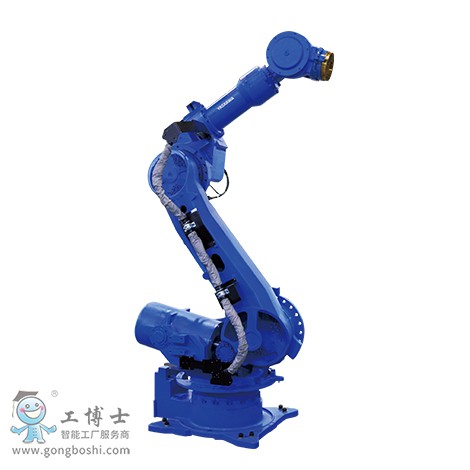

標準規格 MOTOMAN-GP280
型號 YR-1-06VX280A00
構造 垂直多關節型（6個自由度）
可搬質量*1 手首部 280kg
U臂上 30kg
*大可達 2446 ㎜
重復定位精度*2 ±0.2mm
動作范圍 S軸（旋轉） -180°- +180°
L軸（下臂） -60° - +76°
U軸（上臂） -77.8° - +197°
R軸（手腕旋轉） -360° - +360°
B軸（手腕擺動） -125° - +125°
T軸（手腕回轉） -360° - +360°
*大速度 S軸（旋轉） 1.57rad/s, 90°/s
L軸（下臂） 1.39rad/s, 80°/s
U軸（上臂） 1.57rad/s, 90°/s
R軸（手腕旋轉） 2.01rad/s, 115°/s
B軸（手腕擺動） 1.92rad/s, 110°/s
T軸（手腕回轉） 3.32rad/s, 190°/s
容許力矩 R軸（手腕旋轉）
1333N.m
B軸（手腕擺動） 1333N.m
T軸（手腕回轉） 706N.m
容許慣性力矩
（GD2/4） R軸（手腕旋轉） 142kg.m2
B軸（手腕擺動） 142kg.m2
T軸（手腕回轉） 79kg.m2
本體質量
1300kg
防護等級 本體：IP54, 手腕軸：IP67
安裝環境 溫度 0° - +45°
濕度 20% - 80%RH（無結露）
震動 4.9m/s2(0.5Ｇ)以下
其他 不可有引火性及腐蝕性氣體，液體遠離電氣噪音源
電源容量*3 5.0kVA
安裝方式*4 置地式
用途 搬運、取件/包裝、碼垛、組裝/分裝
備注 *1：JIS B 8432為基準。
*2：記載了自軸的動作范圍而不是對地基準。
*3：因用途，動作模式而異。
(注)本表是以SI單位系為記載。
