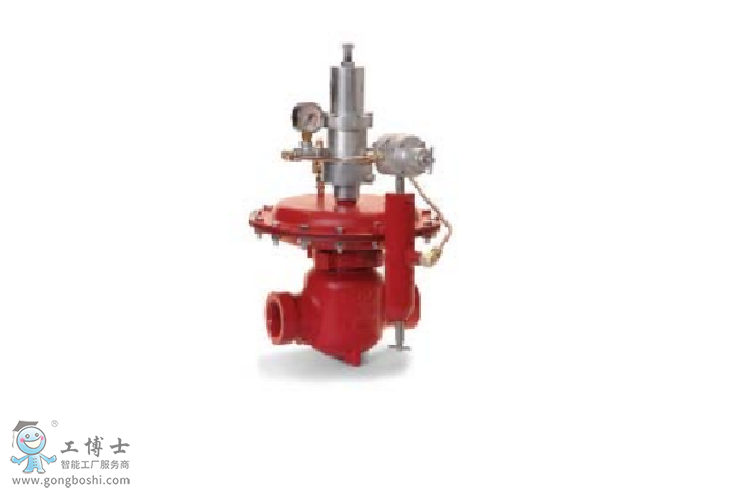

Kimray凱姆雷500系列背壓調節器
連接方式：不擴散條約射頻法蘭
連接尺寸：2”
申請：油氣分離器、流量處理器、壓縮機上的排氣管線，加油站氣體收集系統。
壓力范圍：50至500 psig
試點供應壓力：40 psig
行動：

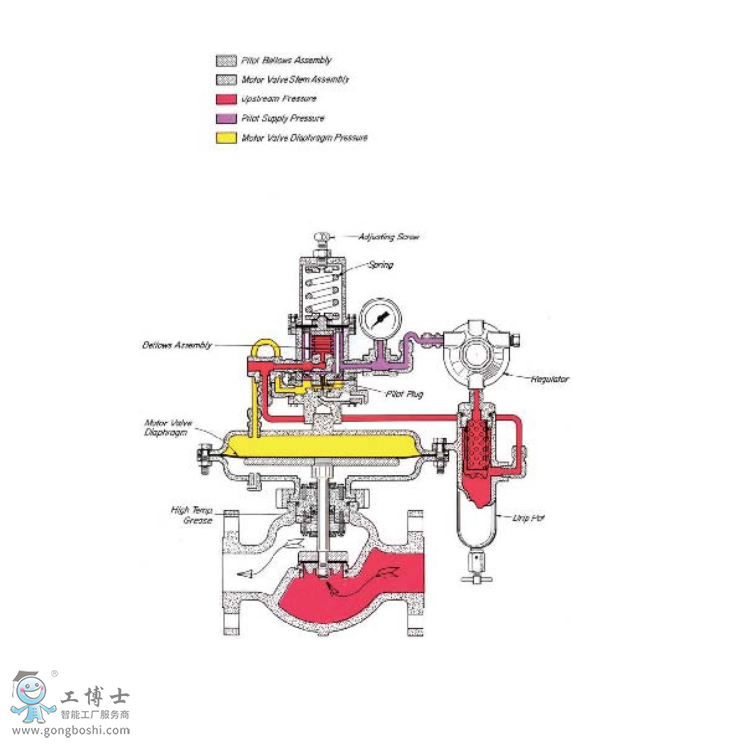

飛行員總成和發動機閥桿總成(交叉)是調節器中**的運動單元。這個先導插頭由兩個硬連接的不銹鋼球組成。在一起。先導塞的上座是馬達閥。隔膜壓力入口(紫羅蘭至黃色)。較低的座位引水塞是壓力通風口(黃色到大氣)。
閥蓋中的先導彈簧加載領航組件，并在上游的底面與之相對。壓力(紅色)在波紋管大會。
假設使用調整螺釘?shù)脑O(shè)定壓力大于波紋管組件的上游壓力(紅色)。這個引航員大會是由引水彈簧強迫向下的。這個引線插頭的下部閥座(從黃色到大氣)是關閉的。引航插頭(紫色到黃色)的上座是打開。這允許導頻供應壓力(Violet)加載電機閥膜片關閉電機閥。阿雷電機閥隔膜的面積是電機閥隔膜面積的16倍。馬達閥座，確保有一個積極的關閉。
當上游壓力(紅色)上升到設定壓力時，波紋管大會向上膨脹引導組件，將先導彈簧移動到**個關閉上座(從紫羅蘭到黃色)，然后打開壓力通風口(黃色到大氣)。作為電機閥隔膜壓力(黃色)降低，上游壓力(紅色)
用在馬達閥座下面，打開閥門。
通過馬達釋放上游壓力(紅色)閥門，飛行員大會采取兩個座位的位置。引線插頭都關閉了。
間歇放血引流閥，三通閥的動作先導塞靠在閥座上調整馬達閥隔膜壓力(黃色)，重新定位電機閥門閥桿總成以適應任何流量。快速而穩定的重新定位產生真正的節流動作。
