工作原理：

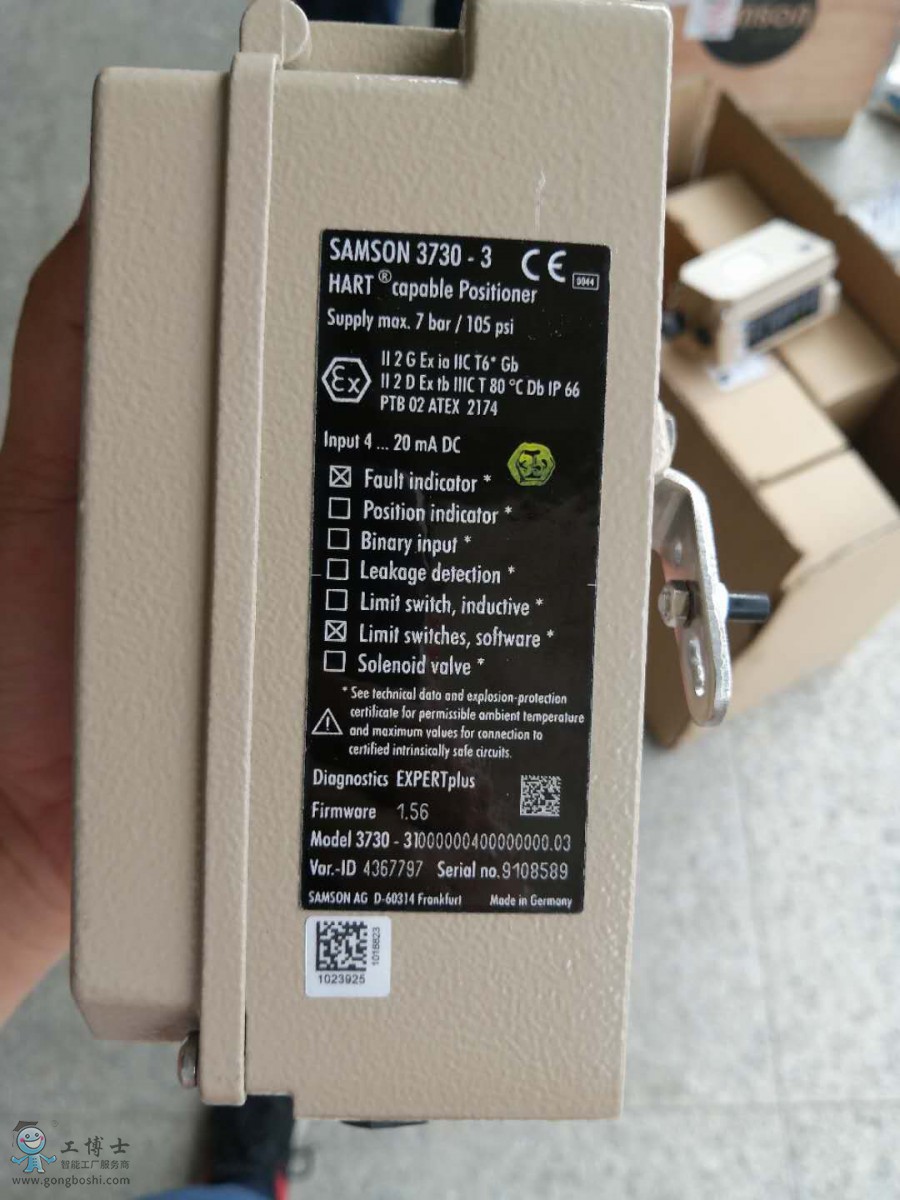

薩姆森3730- 3型數字式電氣閥門定位器裝配到氣動控制閥。閥門定位器接受控制系統或控制器輸出的電動控制信號，按預先設置關系輔助氣動執行機構調整閥位并實現準確定位。閥門定位器將輸入控制信號(給定參數w)和控制閥位行程或旋轉角(被調參數x)反饋量進行比較、處理，進而輸出相應的氣動控制信號pst (輸出參數y)給氣動執行機構。

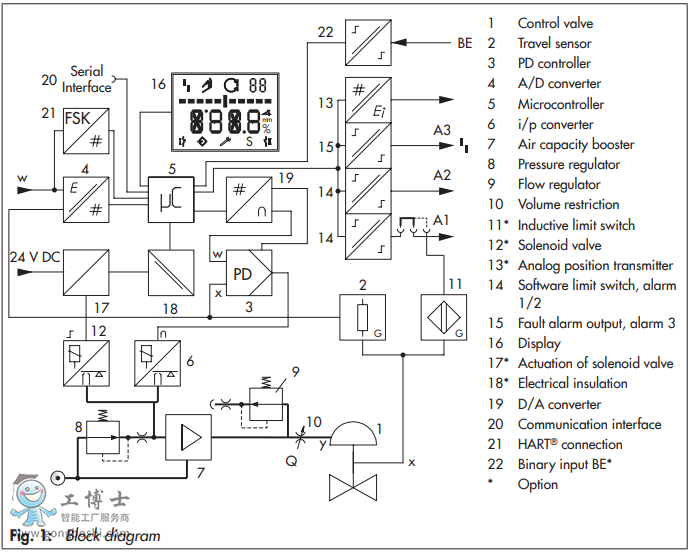

薩姆森3730- 3型數字式電氣閥門定位器主要由一-個電動行程傳感器系統(2) 、帶微處理器(5)的電子單元、-一個模擬的i/p轉換模塊和下游的輸出氣動放大器組成。

當輸入控制信號變化或有閥位偏差，則對氣動執行機構加壓或泄壓。若需要，可調整輸出氣量改善信號壓力作用，還可用軟件將輸出到執行機構的信號壓力限值設置為1.4、2.4或.3.7 bar.


帶有固定設定值的氣量定值器(9)可保持一個恒定氣量排空,用于閥門]定位器殼內正壓吹掃和優化氣動放大器輸出容量。由氣源壓力定值器(8)向i/p轉換器(6)提供恒定壓力氣源，且不受外部氣源壓力變化影響。

操作：

薩姆森閥門定位器由用戶容易掌握使用的單旋鈕按鍵進行操作,通過轉動旋鈕按鍵選擇參數，按下旋鈕按鍵激活需要的設定。全部參數在菜單內都列在同一層面上，沒有子菜單。

本機可對全部參數進行檢查和修改。

LCD顯示全部參數，其讀數方向可180-翻轉。

在閥門定位器上用設置滑動開關“氣開/氣關(Air to open/Airto close)”來對應控制閥的關閉方向,并約定當控制閥在“關閉(CLOSED)”閥位時，LCD閥位顯示讀數為0%。

INIT鍵1用來激活初始化，按照所組態的參數(自動調諧)進行啟動，完成初始化后，閥門定位器立即進入閉環運行狀態。SAMSON的TROVIS-VIEW軟件可對閥門定位器進行組態，為此閥門定位器還配置了數字接口，用于連接到PC機的RS-232或USB接口。

全部參數均可使用HAR下通信訪問。




37303...型數字式電氣閥門定位器

-不帶氣路連接(僅對于直接集成裝配到Samson 3277型執行機構)-帶氣路連接ISO 228/1-G %4

-帶氣路連接94-18 NPT

-不帶/帶壓力表(zui大6 bar)

-直接裝配到Samson 3277型執行機構(175 cm2至750 cm2)-按照IEC 60534-6-1 (NAMUR)標準裝配連接

閥行程: ..mm若桿型支架，桿徑: ..m

-裝配到Samson 3278型角行程氣動執行機構(160/320 cm2)，安裝單元為CrNiMo鋼托架或重型連接

-裝配到符合VDI/VDE 3845標準的角行程氣動執行機構,安裝單元為CrNiMo鋼托架或重型連接

-用于雙作用氣動執行機構的反向氣動放大器，帶符合ISO228/ 1-G%或/-1 8NPT的接口

-適配接頭M20x1.5至V NPT

一金屬電纜密封接頭

-特殊類型:不銹鋼外殼
