azbil阿自倍爾 頂導向高壓單座調節閥 HPS 型
概述：
HPS型頂導向高壓單座調節閥是為高溫、高壓工況而設計的。閥體結構緊湊，流體通道呈 S 流線型，壓降損失小，允許流通能力大，可調范圍廣。閥芯導向部分的導向面積大，具有抗振性能強的特點。閥座關閉性能符合 ANSI 標準。調節閥配用多彈簧式薄膜執行機構，結構小、輸出力大。HPS 型調節閥廣泛應用于高溫以及高壓工藝管線流量的穩定控制。
標準技術參數：
閥 體
型 式
直通型，鑄造球閥
公稱尺寸
1,1½, 2, 3 英寸
額定壓力
• JIS 63K
• ANSI Class 900， 1500， 2500
• JPI Class 900， 1500， 2500
連接方式
法蘭連接：RF， RJ
焊接型： SW （1 到 3 英寸）， BW （3 英寸）
材 料
閥體、閥芯材料配套和工作溫度范圍。
上 閥 蓋
• 普通型 （-5~230 ℃）
• 伸長 I 型 (230~566 ℃ )
注 工作溫度不要超過各種材料其特定的范圍。
概 述
壓蓋形式
螺栓壓緊式
填料 L 潤滑油
• 使用潤滑油的填料：
石墨填料或其他填料
墊 片
型 式
鋸齒型和平型配套
材 質
不銹鋼 （SUS316），或其他。

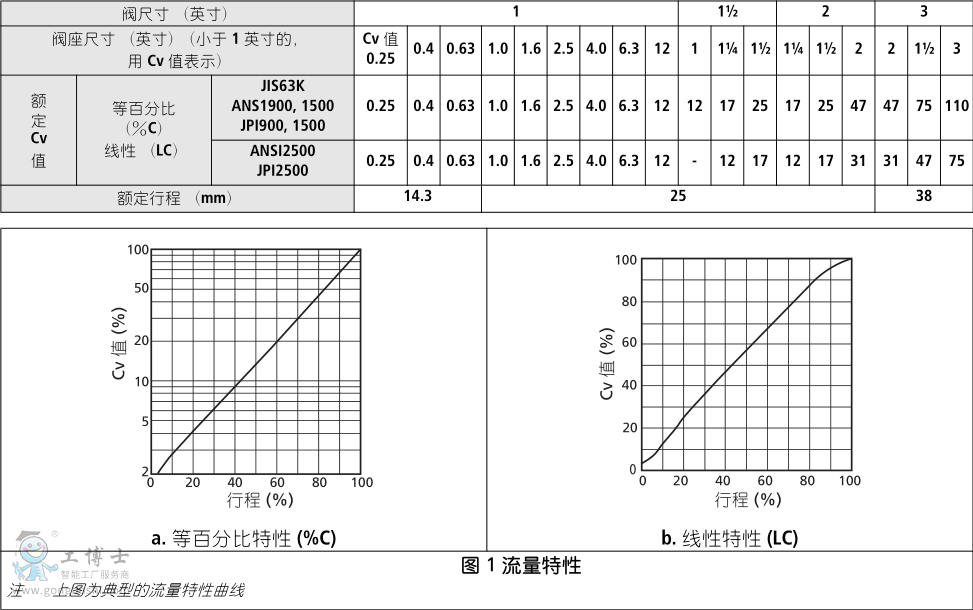

Cv 值和行程
