azbil阿自倍爾 頂導向單座調節閥 HTS 型
概述：
HTS型頂導向單座調節閥是為高負荷工況而設計的。閥體結構緊湊，流體通道呈 S 流線型，壓降損失小，允許流通能力大，可調范圍廣，流量特性精度高。閥芯導向部分的導向面積大，具有抗振性能強的特點。閥座關閉性能符合 IEC 或者 JIS 標準。調節閥配用多彈簧式薄膜執行機構，結構小、輸出力大。HTS 型調節閥廣泛適用于要求可靠性和關閉性能高的高、低溫以及高壓工藝管線場合。
標準技術參數：
閥 體
型 式
直通型，鑄造球閥
公稱尺寸
1½, 2, 2½, 3, 4, 6, 8 英寸
額定壓力
• JIS 10K, 16K, 20K, 30K, 40K
• ANSI Class 125, 150, 300, 600
• JPI Class 125, 150, 300, 600
連接方式
法蘭連接：FF， RF， RJ， LG
槽溝面 （凹形）
嵌入式 （凹形）
焊接型： SW （11/2, 2 英寸）， BW （21/2 到 8 英寸）
材 料
閥體、閥芯材料配套和工作溫度范圍
上 閥 蓋
• 普通型 （-17~230 ℃）
• 伸長 I 型 (-45~-17 ℃和 230~566 ℃ )
• 伸長 II 型
整體鑄造型 （-100~-45 ℃）
焊接型 （-196 ~-100 ℃）
• 波紋管型 （工作溫度和壓力范圍，參照圖 3)
注 工作溫度不要超過各種材料其特定的范圍。
壓蓋形式
螺栓壓緊式
填料 L 潤滑油
• 不用潤滑油的填料：
V 型 PTFE 或者 PTFE 編織填料
• 使用潤滑油的填料：
石墨填料 .
注 PTFE ：聚四氟乙烯
墊 片
型 式
平型，鋸齒型
材 質
碳 鋼 （S15C） ，不 銹 鋼 （SUS316， SUS316L，
SUS329J1），銅，鋁，鈦，ASTM B574（哈氏 C-276），
或合金 20

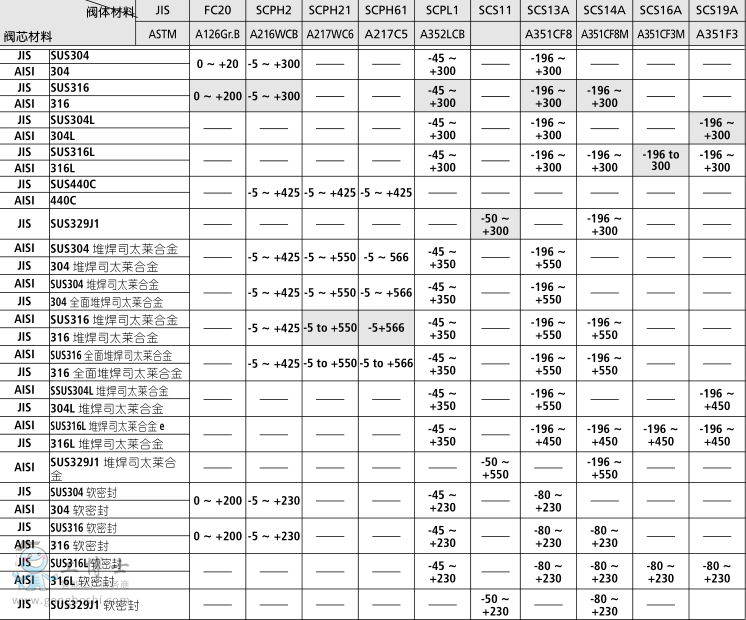

閥體、閥內件材料配套和工作溫度范圍 （℃）
