FLIR GF309紅外熱像儀
穿透火焰檢測加熱爐
FLIR GF309 Infrared CamerasFLIR GF309紅外熱像儀應用于加熱爐檢測，作業過程無需中斷。這款便攜式紅外熱像儀可在安全距離外對加熱爐進行檢測，大大提高了操作人員的安全，可避免故障和計劃外停爐。
工業爐、加熱爐在化學、石化和公共設施領域應用廣泛。
主要性能

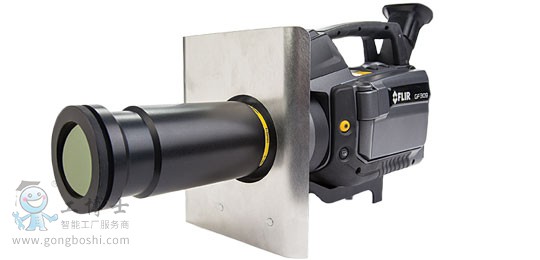

全新的加熱爐擴展鏡頭可觀察到更多信息
當觀察孔對查看熔爐管的視野產生限制時，可能需用到GF309擴展鏡頭。 使用擴展鏡頭通過觀察孔測量溫度時，可以提供更佳的視角。 觀察視角越優，表示安全性越高，側溫值更**，掃描更全面。
為讓視覺“穿透火焰”而精心設計
FLIR開發了專門用于檢測加熱爐的熱像儀，即FLIR GF309。該熱像儀配備特殊的中波“火焰濾光片”，專為高溫（高達1500°）條件而設計。
檢測更快速、更安全
FLIR GF309紅外熱像儀可提供加熱爐和爐窯內表面的溫度讀數，有助于快速完成檢測，以更安全的方式開展工作，并避免計劃外停工。
報告生成簡單、快速
FLIR GF系統紅外熱像儀生成的圖像可記錄至任何現成的錄像機中，實現便捷存檔和記錄。
技術參數
| 成像性能及光學參數 |
| 視場角（FOV）/*短焦距 |
14.5º鏡頭： 14.5°x 10.8°/ 0.5 m 24°鏡頭： 24° x 18° / 0.3 m |
| F-數字 |
1.5 |
| 熱靈敏度/NETD |
<15 mK @ +30°C |
| 調焦 |
自動（點擊一下）或手動（電動調焦或鏡頭上的調焦） |
| 變焦 |
1–8倍連續數字變焦 |
| 數字圖像增強 |
降噪濾波器 |
| 焦平面陣列（FPA）/波長范圍 |
制冷式銻化銦(InSb) 探測器/ 3.8–4.05 µm |
| 紅外圖像分辨率 |
320 x 240像素 |
| 傳感器冷卻 |
斯特林制冷器（FLIR MC-3） |
| 電子器件和數據傳輸率 |
| 全幀頻 |
60 Hz |
| 圖像顯示 |
| 顯示屏 |
內置寬屏，4.3英寸液晶顯示屏，800 × 480像素 |
| 取景器 |
內置，可旋轉OLED，800 × 480像素 |
| 自動圖像調節 |
持續/手動；基于線性圖或直方圖 |
| 手動圖像調節 |
電平/跨度 |
| 圖像模式 |
紅外圖像，可見光圖像 |
| 測量 |
| 測溫范圍 |
–40 ~ +1500°C |
| 準確性 |
溫度范圍（0-100°C）的±1°C |
| |
或者溫度范圍讀數（>+100°C）的±2% |
| 測量分析 |
| 點測溫 |
10 |
| 區域測溫 |
5個輸入框，包括*大值/*小值/平均值 |
| 線溫分布圖 |
1條實時測溫線（水平或垂直） |
| 溫差 |
各測量值或參考溫度間的溫差 |
| |
或參考溫度 |
| 參考溫度 |
手動設置，或者根據測量獲得 |
| 發射率校正 |
0.01-1.0可調或從可編輯的材料表中進行選擇 |
| 反射表象溫度校正 |
自動，基于反射溫度輸入值 |
| 測量校正 |
反射溫度，距離，大氣透射率，濕度，外部光學組件 |
| 設置 |
| 菜單命令 |
電平、跨度、自動持續調整/手動調整/半自動調整、變焦、調色板、開始/停止記錄、儲存圖像、回放/調出圖像 |
| 調色板 |
鐵色、灰色、彩虹色、極光色、熔巖色、高對比彩虹 |
| 設置命令 |
1個用戶自定義鍵，本地化單位調整、語言、日期時間格式 |
| 圖像存儲 |
| 圖像存儲類型 |
可移動SD或SDHC存儲卡，雙卡槽 |
| 圖像存儲容量 |
>存儲卡每GB的容量可存儲超過1200張圖片（JPEG），還可進行后期處理 |
| 圖像存儲模式 |
紅外/可見光圖像 可見光圖像自動關聯相應的紅外圖像。 |
| 文件格式 |
標準JPEG，包含14位測量數據 |
| GPS |
通過內置GPS得到的位置數據自動添加到各圖像上 |
| 視頻記錄和視頻流 |
| 輻射紅外視頻記錄 |
15 Hz，直接記錄至存儲卡 |
| 非輻射紅外視頻記錄 |
MPEG4 （每個片段*長60分鐘）記錄至存儲卡 可見光圖像自動關聯相應的非輻射紅外視頻記錄。 |
| 數碼相機視頻記錄 |
MPEG4 （每個片段25分鐘）記錄至存儲卡 |
| 非輻射紅外視頻流 |
RTP/MPEG4 |
| 數碼相機 |
| 內置數碼相機 |
320萬像素，自動對焦，2個視頻燈 |
| 激光指示器 |
| 激光 |
專用按鈕激活 |
| 數據通信接口 |
| WLAN |
iOS采用對等連接，Android采用基礎通信系統（網絡） |
| USB |
USB-A: 連接外部USB設備（例如存儲卡）
USB Mini-B: 與PC進行數據交換 |
| USB，標準 |
USB Mini-B: 2.0高速接口 |
| 視頻 |
數字視頻輸出（圖像） |
| 電源系統 |
| 電池類型 |
可充電鋰離子電池 |
| 電池電壓 |
7.2 V |
| 電池工作時間 |
>3小時（環境溫度為25°C時的典型應用） |
| 充電系統 |
直充（交流適配器或12V車載充電器）或雙座充電器 |
| 啟動時間 |
一般為7分鐘（25°C溫度下） |
| 環境參數 |
| 工作溫度范圍 |
–20°C ~ +50°C |
| 存放溫度范圍 |
–30°C ~ +60°C |
| 濕度（工作及存放） |
IEC 68-2-30/24 h 95% 相對濕度 +25°C ~ +40°C（循環2次） |
| EMC |
EN61000-6-4（抗輻射） |
| |
EN61000-6-2（抗干擾） |
| |
FCC 47 CFR Part 15 class（抗輻射） |
| |
EN 61 000-4-8, L5 |
| 封裝 |
IP 54 （IEC 60529） |
| 抗沖擊性 |
25 g （IEC 60068-2-29） |
| 抗振性 |
2 g （IEC 60068-2-6） |
| 物理參數 |
| 熱像儀重量（含鏡頭和電池） |
2,48 kg |
| 電池重量 |
0,24 kg |
| 熱像儀尺寸（含鏡頭）（長x寬x高） |
305 × 169 × 161 mm |
| 三腳架安裝 |
標準，1/4”-20 |
| 封裝材料 |
鋁、鎂 |
| 手柄材料 |
TPE熱塑彈性體 |
| 交貨范圍 |
| 紅外熱像儀 14.5º或24°（Si）標準鏡頭 硬質運輸箱 鏡頭蓋（裝到鏡頭上） 肩帶 電池（2組） （一組電池位于熱像儀內部） 充電器 電源，包含多個插頭 HDMI-DVI + HDMI-HDMI線 USB數據線 SD卡 SD卡讀卡器（通過USB連接到PC） 入門指南（印刷版） GF系列說明手冊（光盤） 隔熱罩 Wi-Fi USB微型適配器 （取決于CE和FCC對相關國家無線設備的規定） |
