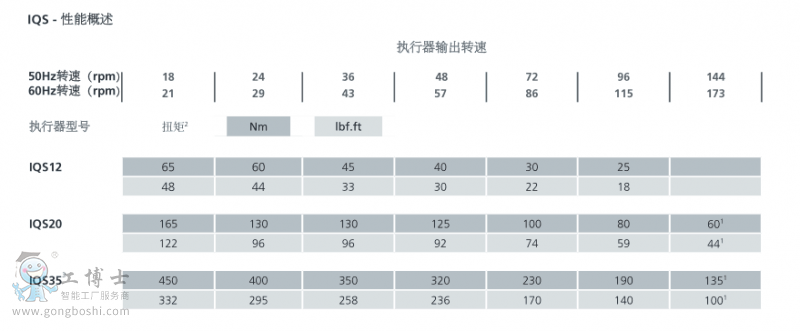

技術指標：
1、就地控制

1）、在電氣箱蓋上提供非侵入式控制旋鈕，紅色為就地/停止/遠程三態選擇開關，黑

色旋鈕為就地開閥或關閥電動操作開關。

2）、就地控制也可以用IQ設定器在0.75米內進行開/關/停操作。

2、遠方開關量控制

1）、采用光隔離接口，通常為正極開關（也可提供負極開關）

2）、外部用戶提供控制電源：范圍20-60V AC/DC或60-120V AC

3）、執行器內部提供控制電源：24V DC

4）、每個控制端的下拉電源：

24V DC時為5mA 120V AC時為12mA

5）、接通時*小電壓為20V

斷開時*大電壓為3V

信號*短時間為300ms

電纜的芯間*大電容為：2uF

3、遠方模擬量控制

1）、增加備選板-比例控制板，用戶可用4-20mA模擬量控制。

2）、精度：1%

3）、死區：全行程內0-9.9%可調

4）、輸入阻抗：250Ω

5）、輸入信號可任意對應閥門位置。

4、輸出信號

1）、提供四個無源、單極的可鎖定觸點S1、S2、S3、S4，每個觸點可使用IQ設定器獨

立設定為如下信號之一；每個觸點可設定為“常開”或“常閉”，觸點容量為

5mA-5A 120V AC或30V DC。

a、閥位

全開、全關位置（精確的）或任意中間位置（0-99%開度）

b、狀態

閥門正在開、正在關、正在運行、選擇就地停止、選擇就地、選擇遠程、開閥或

關閥連鎖啟動、緊急保護啟動等。

c、閥門報警

電機在行程中力矩跳斷、電機在全開或全關位置力矩跳斷、執行器被手輪操作。

d、執行器報警

電源掉相、內部24V DC丟失、電池電壓過低、溫度保護跳斷。

2）、提供一個監視繼電器，該繼電器為無源、可反轉的獨立繼電器，觸點容量為5mA-5A,120VAC或30V DC，有下列情況之一或以上，繼電器將斷開：

a、單項或多相掉電

b、控制電路電源故障

c、選擇開關在就地或停止位置

d、電機溫度保護器跳斷

5、出模擬量信號

1）、遠程閥位模擬量顯示——CPT

電流閥位變送器（CPT）提供了一個內部供電與閥位成比例的4-20mA模擬信號，可

選擇*小信號對應閥門全關或全開，并自動設置零點和滿度，輸出阻抗為500Ω，可

重復性和線形在閥門全行程的±1%以內。

2）、遠程閥門操作力矩的模擬顯示——CTT

電流力矩變送器（CTT）提供了一個內部供電、與執行器輸出力矩（額定力矩的0-

120%）成比例的無觸點4-20mA模擬信號。當閥門靜止時，CTT的輸出將連續指示當
