6ES7153-2BA10-0XB0

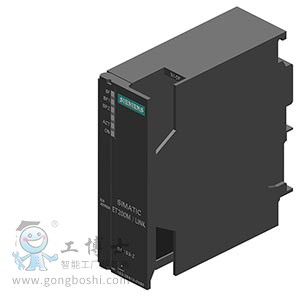

                  ET200M, INTERFACE IM153-2 HF



       SIMATIC DP,接通 ET 200M IM 153-2 高 特性 用于 max. 12 S7-300 Baugruppen 具有冗余能力, 時間戳 適合 f. taktsynchr. 運行 neue Features: 到 zu 12 模塊 可使用 從站 積極性 用于 驅動 ES 和 交換機 ES 擴展 數量結構 用于 HART-Nebenvariablen 運行 der 64-kanaligen 模塊 32 信號/插槽 +++KOMPATIBILTIAETSHINWEISE im 手冊 注意+++

一般信息

產品類型標志  IM 153-2 DP HF

固件版本  V6.0.0

制造商標記 (VendorID)   801Eh

電源電壓

額定值 (DC)      24 V

● DC 24 V        是

允許范圍，下限 (DC)      20.4 V

允許范圍，上限 (DC)      28.8 V

電源導線的外部保險裝置（推薦）       2,5 A

電源和電壓斷路跨接

● 停電/斷電跨接時間   5 ms

輸入電流

耗用電流，*大值  650 mA; 24 V DC 供電時

接通電流，典型值  3 A

I²t       0.1 A²·s

輸出電流

用于背板總線 (DC 5 V)，*大值   1.5 A

功率損失

功率損失，典型值  5.5 W

地址范圍

地址容量

● 輸入端         244 byte

● 輸出端         244 byte

硬件擴展

每個 DP 從站接口模塊的組件數量，*大值      12

時間戳

精度  1 ms; *大至 8 個模塊時 1ms；*大至 12 個模塊時 10ms

消息緩沖器數量       15

每個消息緩沖器的消息  20

可標記的數字輸入端數量，*大值       128; *多 128 個信號/站；*多 32 個信號/插槽

時間格式  RFC 1119

時間分辨  0.466 ns

當消息緩沖器中有消息時，發送消息的時間間隔       1 000 ms

信號變化時的時間戳       上升/下降脈沖作為接收或發送信號

接口

傳輸模式  RS 485

物理接口，RS 485    是

物理接口，LWL         否

PROFIBUS DP

● 用戶地址     允許 1 至 125

● 傳輸速率的自動計算         是

● 輸出電流，*大值     70 mA

● 傳輸速率，*大值     12 Mbit/s

● SYNC 能力  是

● FREEZE 功能       是

● 直接數據交換（橫向連接）     是; 作為發布者帶有全部 IO，作為訂閱者僅帶有 F-IO

● PROFIBUS 接口的電氣連接規格       9 針 Sub-D

1. 接口

DP 從站

● GSD 文件    SI05801E.GSG

● 自動波特率搜索         是

協議

總線協議/傳輸協議 PROFIBUS DP 符合 EN 50170

電位隔離

存在電位隔離  是

絕緣

絕緣測試，使用       絕緣電壓 500 V

防護等級和防護類別

防護等級 IP      IP20

環境要求

運行中的環境溫度

● *小值         0 °C

● *大值         60 °C

參考海平面的運行高度

● *大海拔安裝高度     3 000 m

組態

組態軟件

● STEP 7  是; STEP 7 / COM PROFIBUS / 新工具關于 GSD 文件

尺寸

寬度  40 mm

高度  125 mm

深度  117 mm

重量

重量，約  360 g
