6ES7155-6AA00-0BN0

后續產品

技術數據

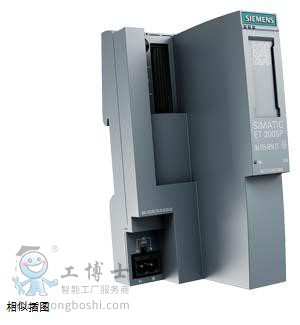

          SIMATIC ET 200SP, 束 PROFINET im, IM 155-6PN ST, max. 32 Peripheriemodule 和 16 ET 200 模塊, Single 熱插拔, 束 存在 關: 接口模塊 (6ES7155-6AU00-0BN0), 服務模塊 (6ES7193-6PA00-0AA0), 總線適配器 BA 2xRJ45 (6ES7193-6AR00-0AA0)

一般信息

產品類型標志  IM 155-6 PN ST

固件版本  V3.3

產品功能

● I&M 數據   是; I&M0 至 I&M3

● 運行期間更換模塊（熱插拔）         是; 單個熱插拔

附帶程序包的

● STEP 7 TIA 端口，可組態 / 已集成，自版本         V13 SP1

● STEP 7 可組態/ 已集成，自版本     V5.5 SP4 以上

● PROFINET 版本 GSD 版 / GSD 修訂版以上  v2.3 / -

配置控制

通過數據組       是

電源電壓

額定值 (DC)      24 V

允許范圍，下限 (DC)      19.2 V

允許范圍，上限 (DC)      28.8 V

反極性保護       是

電源和電壓斷路跨接

● 停電/斷電跨接時間   5 ms

輸入電流

耗用電流，*大值  450 mA

接通電流，*大值  3.7 A

I²t       0.09 A²·s

功率損失

功率損失，典型值  1.9 W

地址范圍

每個模塊的地址空間

● 每個模塊的地址空間，*大值         256 byte; 每個輸入端 / 輸出端

每個站點的地址空間

● 每個站點的地址空間，*大值         512 byte; 取決于組態

硬件擴展

組件載體

● 每個組件載體的組件，*大值         32; + 16 ET 200AL 模塊

子模塊

● 每個站點的子模塊數量，*大值     256

接口

PROFINET 接口數量         1; 2 個端口（交換機）

1. 接口

物理接口

● 端口數量     2

● 集成開關     是

● RJ 45（以太網）         是; 預安裝的BusAdapter BA 2x RJ45

● BusAdapter (PROFINET)      是; 可以使用的BusAdapter： BA 2x RJ45、BA 2x FC

功能性

● PROFINET IO 設備      是

● 開放式 IE 通訊 是

● 氣液冗余     是; PROFINET MRP

物理接口

RJ 45（以太網）

● 傳輸模式     PROFINET，100 Mbit/s，全雙工(100BASE-TX)

● 10 Mbit/s     否

● 100 Mbit/s   是; PROFINET，100 Mbit/s，全雙工(100BASE-TX)

● 自動協商     是

● 自動交叉     是

協議

PROFINET IO 設備

服務

— 等時模式     否

— 開放式 IE 通訊 是

— IRT        是; 發射脈沖 250 µs 至 4 ms，125 µs 每步

— MRP     是

— MRPD  否

— PROFINET 系統冗余  否

— PROFIenergy        是

— 按優先級啟動     是

— 共享設備     是

— 共享設備中的 IO 控制器的*大數量     2

開放式 IE 通訊

● TCP/IP  是

● SNMP   是

● LLDP     是

等時模式

節拍同步運行（應用程序至端口同步）       否

等距離       否

報警/診斷/狀態信息

狀態顯示  是

報警  是

診斷功能  是

診斷顯示 LED

● RUN LED      是; 綠色 LED

● ERROR LED  是; 紅色 LED

● MAINT LED  是; 黃色 LED

● 電源電壓監控 (PWR-LED) 是; 綠色 PWR-LED

● LINK TX/RX 連接顯示         是; BusAdapter上 2 個綠色的 Link LED

電位隔離

在背板總線和電子元件之間  否

在 PROFINET 和所有其他電路之間       是

在電源和所有其他電路之間  是

絕緣

絕緣測試，使用       電源電壓和電子設備之間 707 V DC；以太網和電子設備之間 1500 V AC

標準、許可、證書

網絡負載等級  2

安全級別  符合安全級別 1 測試案例 V1.1.1

環境要求

運行中的環境溫度

● 水平安裝，*小值     0 °C

● 水平安裝，*大值     60 °C

● 垂直安裝，*小值     0 °C

● 垂直安裝，*大值     50 °C

連接技術

ET 連接

● 通過 BU/BA 發送      是; + 16 ET 200AL 模塊

尺寸

寬度  50 mm

高度  117 mm

深度  74 mm

重量

重量，約  191 g; IM155PN ST 配有 BA 2x RJ45（已安裝）
