在*大程度上縮減了自身尺寸 ...

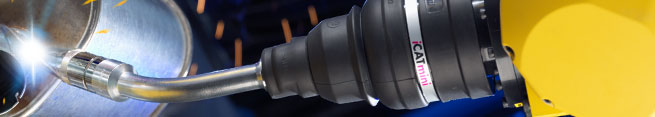

iCAT mini 防碰撞器在氣冷應用中具有極佳的性能，并具有安裝簡易快速、耐用性強、較少的維護工作以及高性價比等特點。



iCAT mini 采用集成式電纜組件應用于氣體冷卻焊接，在設計上用于汽車制造和一般工業中的高達 400 A 的中空腕機器人。整個系統由焊槍、安全開關和電纜組件組成，帶有重型抗扭同軸電纜，以實現長使用壽命。



提供了配備新式G型接口的 ABIROB® G350、G360 和 G500 槍頸都能與 iCAT mini 通用匹配。其突出的特點包括穩定性和重復精度 ，以實現極佳的可重復的焊接效果。



G 系列槍頸具有各種 TCP 版本，并可以利用 ABIROB® A 和 GC 系列的可靠易損件。





顯著優勢:



采購價格低、安裝快速簡易、使用壽命長

低重量，約為 1200 g（含焊槍）

縮減的設計尺寸，可靠近緊密和復雜的夾具或部件

極佳的復位精度 – 結合較大的偏轉，可以為機器人和焊槍提供*佳的保護

適用于不同性能等級的廣泛的焊槍范圍

可以與所有標準的中空腕焊接機器人一起使用

技術數據
尺寸:	長度：92 mm （不包括適配器法蘭）
	Ø 88 mm
重量:	約 850 g （不包括適配器法蘭和電纜組件）
釋放力:	24 N +/– 3 N
	（距離機器人法蘭 400 mm）
*大偏轉:	X 和 Y 軸方向的偏轉： 約 11°
	Z 軸方向的偏轉： 約 8 mm
觸發緊急關閉開關:	X 和 Y 平面中的偏轉： 約：0.5 – 1º
	Z 平面中的偏轉： 約 0.5 – 1 mm
復位精度:	< +/– 0.1 mm
	（距離機器人法蘭 400 mm）
安全開關的負載能力:	24 V DC，*大 100 mA
