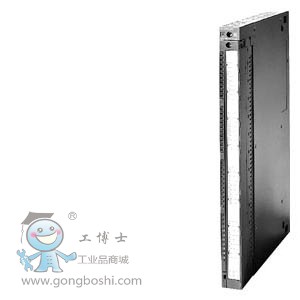

SIMATIC S7-400，SM 422數字量輸出模塊，光隔離，16 DO，120/230V AC，2A
技術數據
| 電源電壓 |
| 負載電壓 L1 |
| ● 額定值 (AC) |
230 V; 120/230V AC |
| ● 允許范圍，下限 (AC) |
79 V |
| ● 允許范圍，上限 (AC) |
264 V |
| 輸入電流 |
| 來自負載電壓 L+（空載），*大值 |
1.5 mA |
| 來自背板總線 DC 5 V，*大值 |
400 mA |
| 功率損失 |
| 功率損失，典型值 |
16 W |
| 數字輸出 |
| 數字輸出端數量 |
16 |
| 輸出端的通斷能力 |
| ● 照明負載時的*大值 |
50 W |
| 輸出電壓 |
| ● 對于信號 “1”，*小值 |
L1 (-18.1 V) |
| 輸出電流 |
| ● 對于信號“1”的額定值 |
2 A |
| ● 針對信號“1”的允許范圍，*小值 |
10 mA |
| ● 針對信號“1”的允許范圍，*大值 |
2 A |
| ● 針對信號“0”的剩余電流，*大值 |
2.6 mA |
| 開關頻率 |
| ● 電阻負載時的*大值 |
10 Hz |
| ● 電感負載時的*大值 |
0.5 Hz |
| 輸出端的總電流（每組） |
| 所有安裝位置 |
| — *高可達 60 ℃，*大值 |
2 A; 5 A 附帶風扇條;每 4 個相鄰輸出 |
| 導線長度 |
| ● 屏蔽，*大值 |
1 000 m |
| ● 未屏蔽，*大值 |
600 m |
| 電位隔離 |
| 數字輸出電位隔離 |
| ● 在通道之間，分組點數 |
4 |
| ● 在通道和背板總線之間 |
是 |
| 絕緣 |
| 絕緣測試，使用 |
AC 1500 V |
| 尺寸 |
| 寬度 |
25 mm |
| 高度 |
290 mm |
| 深度 |
210 mm |
| 重量 |
| 重量，約 |
800 g |
