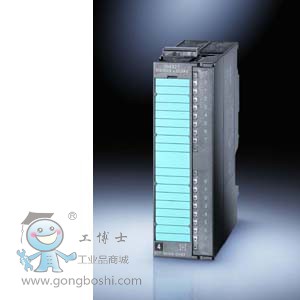

SIMATIC S7-300, 邏輯模塊SM 334, 光隔離,4AE/2AA, 12 BIT, 0-10V F. PT100(溫度范圍 -120 - 155 度)
技術數據
| 電源電壓 |
| 負載電壓 L+ |
| ● 額定值 (DC) |
24 V |
| ● 反極性保護 |
是 |
| 輸入電流 |
| 來自電源電壓和負載電壓 L+（空載），*大值 |
80 mA |
| 來自背板總線 DC 5 V，*大值 |
60 mA |
| 功率損失 |
| 功率損失，典型值 |
2 W |
| 模擬輸入 |
| 模擬輸入端數量 |
4 |
| ● 電壓測量時 |
2 |
| ● 測量電阻時 |
4 |
| 電壓輸入允許的輸入電壓（毀壞限制），*大值 |
20 V; 持續電壓；*大 1 s 內 75 V（占空比 1:20） |
| 循環時間（所有通道），*大值 |
85 ms |
| 輸入范圍 |
| ● 電壓 |
是 |
| ● 電流 |
否 |
| ● 熱電偶 |
否 |
| ● 電阻溫度計 |
是 |
| ● 電阻 |
是 |
| 輸入范圍（額定值），電壓 |
| ● 0 至 +10 V |
是 |
| ● 輸入電阻（0 至 10 V） |
100 k |
| 輸入范圍（額定值），電阻溫度計 |
| ● Pt 100 |
是; 僅氣候范圍 |
| 輸入范圍（額定值），電阻 |
| ● 0 至 10000 歐姆 |
是 |
| 模擬輸出 |
| 模擬輸出端數量 |
2 |
| 電壓輸出，短路保護 |
是 |
| 電壓輸出，短路電流，*大值 |
30 mA |
| 輸出范圍，電壓 |
| ● 0 至 10 V |
是 |
| 負載電阻（在額定輸出范圍內） |
| ● 電壓輸出端的*小值 |
2.5 k |
| ● 電壓輸出端的電容負載，*大值 |
1 µF |
| 導線長度 |
| ● 屏蔽，*大值 |
100 m |
| 輸入端的模擬值構成 |
| 集成和轉換時間/每通道分辨率 |
| ● 帶有過調制的分辨率（包括符號在內的位數），*大值 |
12 bit |
| ● 積分時間 (ms) |
16,67 / 20 ms |
| 輸出端的模擬值構成 |
| 集成和轉換時間/每通道分辨率 |
| ● 帶有過調制的分辨率（包括符號在內的位數），*大值 |
12 bit |
| 起振時間 |
| ● 對于電阻負載 |
0.8 ms |
| ● 對于電容負載 |
0.8 ms |
| 傳感器 |
| 信號傳感器連接 |
| ● 對于利用兩線制接口進行的電阻測量 |
是 |
| ● 對于利用三線制接口進行的電阻測量 |
是 |
| ● 對于利用四線制接口進行的電阻測量 |
是 |
| 誤差/精度 |
| 整個溫度范圍內的操作錯誤限制 |
| ● 電壓，與輸入范圍有關，(+/-) |
0.7 %; 0 至 10V |
| ● 電阻，與輸入范圍有關，(+/-) |
3.5 %; 10 kOhm |
| ● 熱電阻，與輸入范圍有關，(+/-) |
1 % |
| ● 電壓，與輸出范圍有關，(+/-) |
1 % |
| 基本錯誤限制（25 °C 時的操作錯誤限制） |
| ● 電壓，與輸入范圍有關，(+/-) |
0.5 %; 0 至 10V |
| ● 電阻，與輸入范圍有關，(+/-) |
2.8 %; 10 kOhm |
| ● 熱電阻，與輸入范圍有關，(+/-) |
0.8 % |
| ● 電壓，與輸出范圍有關，(+/-) |
0.85 % |
| 報警/診斷/狀態信息 |
| 報警 |
否 |
| 診斷功能 |
否 |
| 電位隔離 |
| 模擬輸入電位隔離 |
| ● 在通道和背板總線之間 |
是 |
| 模擬輸出電位隔離 |
| ● 在通道和背板總線之間 |
是 |
| 絕緣 |
| 絕緣測試，使用 |
DC 500 V |
| 連接技術 |
| 需要的前置插頭 |
20 針 |
| 尺寸 |
| 寬度 |
40 mm |
| 高度 |
125 mm |
| 深度 |
117 mm |
| 重量 |
| 重量，約 |
200 g |
