主觸點：3NO

額定電流：85A

控制線圈電壓：220VDC

極數：3P

輔助觸點：2NO+2NC

控制電路：直流

額定電壓：380V

     3TF系列交流接觸器用于交流50Hz或60Hz,額定絕緣電壓為690-1000V，在AC-3使用類別下額定工作電壓為380V時的額定工作

電流為9A-400A。主要供遠距離接通及分?jǐn)嚯娐分�用，適用于控制交流電動機的起動、停止及反轉。符合IEC947，VDE0660，GB14048

等標準。



工作條件

海拔高度不超過2000米；

周圍壞境溫度：-25～+55℃；

空氣相對濕度：在+40℃時不超過50%，+25℃時不超過90%；

大氣條件：沒有會引起爆炸危險的介質，也沒有腐蝕金屬和破壞絕緣的氣體和導電塵埃；

在無顯著搖動和沖擊振動的地方；

在沒有雨雪侵襲的地方。



結構特點

安全性能好，導電部件不外露；

體積小，重量輕，滅弧罩材料采用不飽和樹脂，耐弧性好，不會碎裂；

滅弧室呈封閉型，飛弧距離小，可縮小電氣箱體尺寸；

主觸頭系統結構獨特，觸頭磨損小，電壽命增加；

電磁鐵工作可靠，損耗少，噪音小，且具很高的機械強度；

操作頻率控制量高；

3TF30-35系列可外加輔助觸頭座；

SIGUT-西門子專利端接法，接線方便，牢固，接觸可靠性高，抗震性強，安全防護性好。

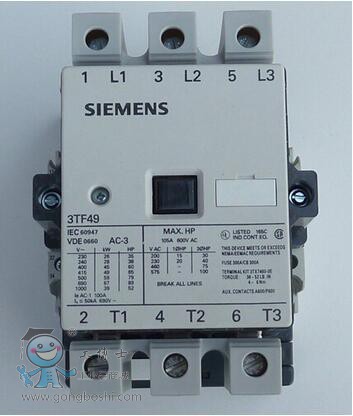

以下是西門子 3TF49 直流線圈 交流接觸器其他型號，如需訂購請聯系客服。

產品型號	主觸點	額定電流	控制線圈電壓	極數	輔助觸點	控制電路	額定電壓	編號
3TF4922-1XB4 24V 85A	1	380V	直流	2NO+2NC	3P	24VDC	85A	3NO
3TF4922-1XF4 110V 85A	1	380V	直流	2NO+2NC	3P	110VDC	85A	3NO
3TF4922-1XG4 125V 85A	1	380V	直流	2NO+2NC	3P	125VDC	85A	3NO
3TF4922-1XM4 220V 85A	1	380V	直流	2NO+2NC	3P	220VDC	85A	3NO
3TF4922-1XP4 230V 85A	1	380V	直流	2NO+2NC	3P	230VDC	85A	3NO
3TF4922-1XV4 36V 85A	1	380V	直流	2NO+2NC	3P	36VDC	85A	3NO
3TF4922-1XW4 48V 85A	1	380V	直流	2NO+2NC	3P	48VDC	85A	3NO
3TF4933-1XB4	1	380V	直流	3NO+3NC	3P	24VDC	85A	3NO
3TF4933-1XF4	1	380V	直流	3NO+3NC	3P	110VDC	85A	3NO
3TF4933-1XM4	1	380V	直流	3NO+3NC	3P	220VDC	85A	3NO
