說明

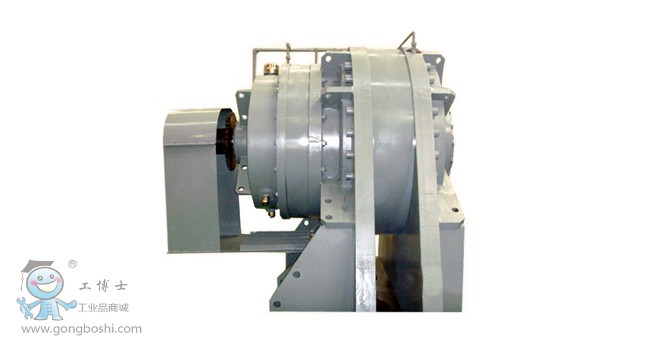

管磨機的中央傳動裝置是從端面帶動的。由于沒有矢輪傳動，甚至在較低額定功率范圍內也需要相對較大的齒輪箱。NGC多形式的行星齒輪箱因其功率容量非常大而在這種應用中更加有效。輔傳傳動裝置一般設置在主電機的后面，或者設置在主電機與主齒輪箱之間。

技術數據

規格：23
齒輪級數：2級或3級，1st.平行軸齒輪副（根據具體需求進行配置）+2st.行星齒輪副+3st.行星齒輪副
傳動速比：*高i=125
額定功率：P=1,250 kW ~10,000 kW

優點

優化輪齒的嚙合精度，噪音更低，效率更高；
箱體和行星架采用FEM分析，優化設計，運行過程中變形更小，更加平穩；
多種形式的行星齒輪箱傳動結構獲得國家發明專利；
更有保障的制造質量和更高的可靠性；
傳動裝置十分緊湊，具有*佳的功率/重量比；
整套裝置空間布置更小，更大地節約廠房空間。

應用領域

在建筑材料、制煤和礦山等行業中，對礦石、煤塊或水泥熟料等物料進行粉碎

典型案例

ZX320水泥管磨主減速機，用于HOLCIM（菲律賓）水泥廠。
ZX140水泥管磨主減速機，用于亞泰集團哈爾濱水泥廠。
FZX320水泥管磨主減速機，用于武漢亞東水泥有限公司。
