一、產品簡介

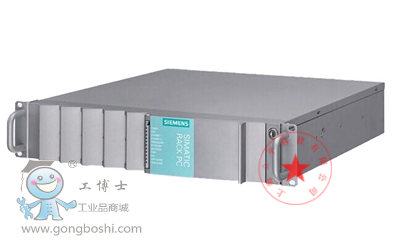

新型 19 英寸 SIMATIC 機架式 PC IPC647D 配有功能強大的節能型第 4 代 Intel® Core™ i 處理器以及*新一代芯片組。此產品是可擴展和長期供貨的機架式 PC 系列中的一個成員，作為 SIMATIC IPC847D 的一種小型化產品，它以相同體積提供了完全相同的性能。SIMATIC IPC647D 工業 PC在外觀和結構設計方面獨一無二：它滿足堅固性和工業適用性方面的極高要求，可在高達 50°C 的環境溫度下全配置運行而無需降額。SIMATIC IPC647D 采用 19 英寸 IPC 技術，具有*高程度的靈活性和緊湊性：

*多 4 個空閑 PCI/PCI-Express 插槽，用于安裝長擴展卡

具有多個集成接口，可用于現場層或控制層的通信

安裝深度低，僅 500mm，可節省機柜內的安裝空間

SIMATIC IPC647D 適合水平機柜安裝，或者在生產或過程工業以及技術辦公室內作為工業工作站或服務器使用。另外還包括用于完成要求較高的可視化任務的圖形擴展選件 (多重監視)，以及用于提高系統可用性的 RAID 配置。

應用領域

SIMATIC IPC647D 為機器設備和機柜制造商提供了一種靈活的高性能 19 英寸機架式 PC 平臺，適合與機器相關的工業應用：

儀表和控制以及過程與機器數據的閉環控制

生產過程的可視化

質量檢查領域中的圖像處理

數據捕捉和管理

服務器應用

SIMATIC IPC647D 帶有 CE 標簽，從而可在工業、家庭和商業領域內使用，可部署在工業和樓宇自動化系統或公共設施中

二、產品參數

突出特點

采用*新技術，系統可用性高，可完成要求苛刻的計算、控制和可視化任務

第 4 代 Intel® 處理器：Xeon、Core i5 或 Core i3；帶有 4/2/2 個內核，某些型號采用超線程和 Turbo-Boost 技術

Intel® DH82C226 PCH (平臺控制單元，以前是芯片組 C226)

處理器中集成 Intel® HD Graphics 4600，用于獲得較高圖形性能

DDR3-1600 DIMM 內存技術，高達 32 GB RAM (4 個插槽)，配置為雙通道以達到*高性能

PCI-Express 技術：Gen 2 和 Gen 3

USB 3.0 SuperSpeed (500MB/s)

SATA III (6 Gbit/s) 接口，可實現高速數據處理

極高的工業適用性

在全配置以及高達 50°C 的環境溫度下可達到*高處理器性能

全金屬外殼，具有良好的電磁兼容性，適合在工業環境中和辦公室中使用

運行時可抗 0.5 g 振動 / 5 g 沖擊

通過過壓通風設計實現防塵，帶有前風扇和塵土過濾器

前面為 IP41 防護等級

采用轉速控制風扇，噪音低

工業功能強大，靈活性高

*多 4 個擴展卡用長插槽 (2x PCI、2x PCIe x16；或 4x PCIe x16；或 2x PCIe x16)

高緊湊性 2HU (88 mm) 安裝深度：446 mm，具有多個內置接口

3x PROFINET 板載接口 (可選，具有 IRT 功能，3 端口，具有交換能力，CP1616 兼容)

1x PROFIBUS 板載接口 (可選，CP5622 兼容)

2x 千兆以太網接口 (IE/PN)

4x USB 3.0 SuperSpeed 接口，其中 1 個接口位于前面，1 個接口位于內部 (帶可選鎖定機構)，例如，用于軟件加密狗

3x USB 2.0 高速端口，其中 1 個位于前面，適合在門關閉后使用

2x DisplayPort 圖形接口 (DP V1.2)

1x DVI-I 圖形接口 (用于 VGA (通過適配器) 或 DVI-D 顯示器)

通過三臺顯示器進行多重監視 (2x DP，1x DVI)

通過被動冷卻式 PCI-Express x16 圖形卡實現雙重監視 (2x VGA 或 2x DVI-D)

Intel® 混合式多顯示器支持，結合可選的 x16 圖形卡，*多可連接 5 臺顯示器

容量高達 1 TB 的串行 ATA (SATA) 硬盤，或容量為 240 GB 的電子盤 (SSD)

TPM 模塊 - 內置安全硬件 (可信任的平臺模塊)，可防止軟件操縱或未授權的第三方。

靈活選擇操作系統：Windows 7 Ultimate (32/64 位) 或 Server 2008 R2 (64 位)

眾多節能功能 (Wake-On-LAN、效率為 80% 的低損耗電源)

應用靈活，例如，作為帶或不帶伸縮導軌的 19 英寸機架式 PC，或作為緊湊型臺式工業 PC

系統可用性高,設計友好方便

保證 24 小時連續運行，適合在高達 50°C 的環境溫度下用作工業服務器或工作站

通過 RAID 配置 (板載 RAID 控制器) 實現高數據完整性

RAID1 配置：在兩個 SATA 硬盤上進行數據鏡像，也可使用移動式熱插拔架以及附加的 SSD* (用于操作系統)

RAID 配置中移動式框架中的“熱插拔”硬盤 (可在運行期間更換硬盤)

發生故障時，通過 RAID 配置的硬盤報警 LED 燈和清晰編號快速識別和更換硬盤

以太網和 PROFIBUS 或 PROFINET 狀態顯示 (前 LED 燈)；RAID1 配置中風扇、溫度、監控器和硬盤的報警指示

通過 SIMATIC PC DiagBased 或 DiagMonitor 軟件 (可選) 進行高效自診斷

通過 iAMT 9.0 (Intel® 主動管理技術) 進行遠程控制和維護

ECC 存儲器 (可選)

具有“熱插拔”功能的冗余電源 (在運行期間更換電源)

冗余千兆局域網連接 (協作能力)

通過可鎖定的門，防止未經授權而接觸可更換的前面部件 (如 USB 軟件加密狗)

互鎖式風扇罩：只有打開前門，才能更換過濾墊和前風扇

只有打開前門，才能打開外殼

受保護的內部 USB 接口，例如，用于連接軟件加密狗

方便的設備設計 (改動、維護)，例如，無需工具即可更換前風扇

只需使用一種工具 (Torx10 螺絲刀) 即可更換或擴展 PC 組件 (如 PC 卡)

提供已安裝和激活操作系統的恢復 DVD 光盤。

投資安全性高

平臺采用 Intel 嵌入式部件，長期可用

可使用 5 到 6 年；隨后可保證另外 5 年的備件供應

由西門子進行 PC 開發和制造 (包括主板和 BIOS)

多代產品的安裝方式兼容

支持舊式接口：PS/2、COM、LPT、VGA (通過適配電纜)

SIMATIC 組件均經過系統測試

通過 cULus、CE、KC、C-Tick 等認證，可在全球銷售

西門子工控機647D--6AG4112標配：6AG4112-2DA10-0XX5參數如下：

SIMATIC IPC647D (Rack PC, 19', 2U)

1.處理器：Core i3-4330TE (2C/4T, 2.4 GHz, 4MB Cache, VT-x); Motherboard without fieldbus

2.硬盤：1x 500 GB HDD, internally mounted (0.5 g Vibration, 5 g Shock);

3.內存：2 GB DDR3 SDRAM (1x 2 GB), single channel

4.擴展插槽：Board with 2 Slots: 2x PCIe x16; /

5.無光驅

6.操作系統：無系統

7.電源：110/230VAC Industrial PS with Namur; power cord China

8.接口：2x 10/100/1000 Mbit/s Ethernet (RJ45);

1x DVI-I; 2x DisplayPort; 1x COM (RS 232, 9-pol);

2x PS/2;Audio2x USB3.0, 2x USB2.0 backside; 1x USB3.0,

1x USB2.0 frontside; 1x USB3.0 internal

9.風扇溫度控制： Watchdog, Temperature and Fan Control; Board Retainer
