本系統采用瑞士盛世瑞恩(Sensirion)公司推出的SHTX系列型超小型、自校準、多功能式智能傳感器。測量相對濕度、溫度



和露點等參數，適合藥物、食品等倉庫及制衣生產環境、重要機房等溫濕度智能監控系統的設計。

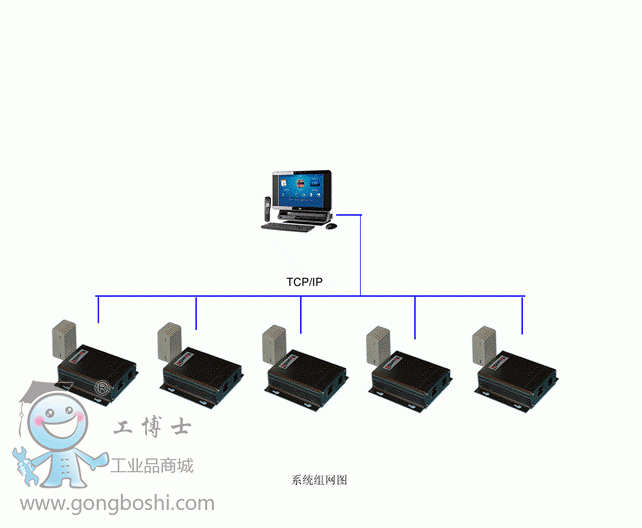

一、           系統組成



二、監測模塊



        采用以太網TCP/IP協議傳送，組網方便。



        溫濕度傳感器模塊的傳感器采用瑞士Sensirion傳感器公司推出的新型集成數字式溫濕度傳感器，該傳感器采用



CMOSens專利技術將溫度濕度傳感器、A/D轉換器及數字接口無縫結合，使傳感器具有體積小、響應速度快、接口簡單、性



價比高等特點。



相對濕度參數

分辨率0.03  %RH

精度 典型值 ±5 %RH

重復性 ±0.1 %RH

遲滯 ±1 %RH

非線性度

線性化 <<1 %RH

響應時間3 tau (63%) 8 S

量程范圍 0 100 %RH

長期穩定性4 典型值 < 0.5 %RH/yr



溫度參數

分辨率 0.01 °C

精度 典型值 ±0.5 ℃

重復性 ±0.1 °C

-40 123.8 °C

量程范圍

-40 254.9 °F

響應時間6 tau 63% 5 30 s

長期穩定性 <0.04 ℃/yr



三、上位機軟件：



功能：



       數據實時采集保存到數據庫



       可顯示溫度、濕度、露點的波形曲線



       監測點可按需配置



       可無線組網



       短信報警



網絡郵件報警



可客戶需求增加控制輸入/輸出

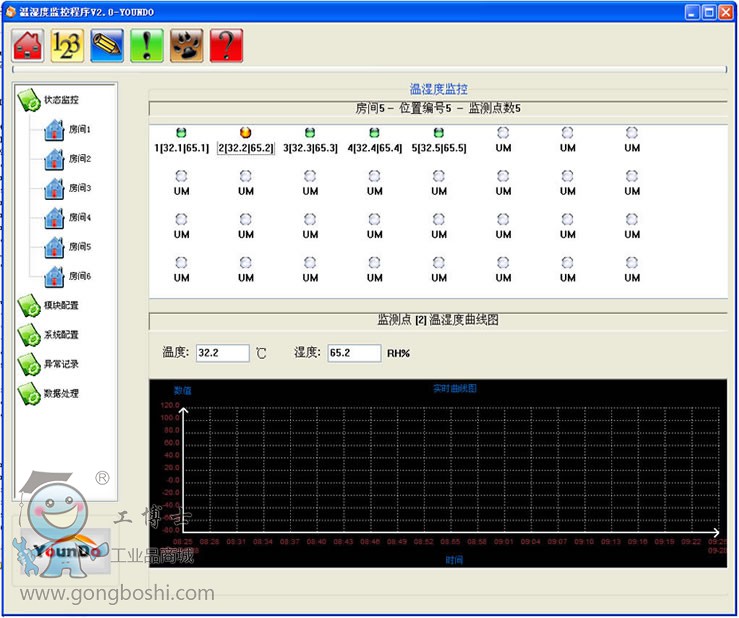

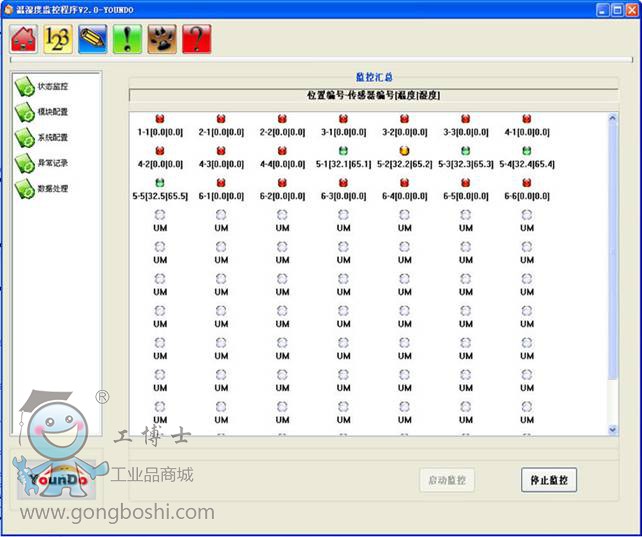

操作介面：
