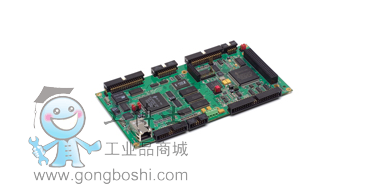

Turbo PMAC Clipper(Turbo PMAC2 Eth-Lite) 是一款具備全部Turbo PMAC特征的，設計用于對成本極端敏感的應用控制器。這種功能強大的，但是又同時具備結構緊湊和超高性價比優點的多軸控制器，標準版本即帶有Ethernet、USB和RS232 通訊接口以及內置 I/O。 Clipper 控制器不僅采用了一顆完整Turbo PMAC2-CPU而且提供了一個四軸伺服或步進控制加32個數字I/O 點的*小配置，控制軸數包含八軸及十二軸，I/O可以擴展。
詳情請致電：15624992397 QQ：2336981271
產品編號: 300-603871-10X
Turbo PMAC Clipper 特性
硬件特征：
• 80 MHz DSP56303 Turbo PMAC CPU；
• 256k x 24 用戶SRAM；
• 1M x 8 flash memory 用于固件和用戶備份；
• 采用*新發布的固件版本；
• RS-232串口；
• 100Mbps EtherNet 以太網接口；
• 4通道軸接口電路，每一個包括：
▼在板模擬量±10V（12位）輸出；
▼在板脈沖加方向數字輸出；
▼3路標準差分/單端編碼器信號輸入；
▼5個標志信號輸入（限位，回零，報警等），2個標志信號輸出（使能等）；
▼UVW TTL-level “霍爾”輸入;
• 50-pin IDC 插頭用于放大器/編碼器接口
• 34-pin IDC 插頭用于標志信號接口
• 4-pin Molex 插頭用于電源輸入(5V, +/-12V, GND)(+/-12V 只用于需要模擬量輸出或輸入時)
• PID/陷波/前饋伺服算法。
• 在板提供32個通用的TTL-等級I/O點:
▼16點多路復用器端口,兼容Delta Tau I/O附件
▼16點“opto”端口,兼容OPTO 22形式的I/O模塊
• 兩個手輪端口，每一個:
▼支持正交編碼器輸入;
▼支持脈沖頻率調制PFM或脈沖寬度調制PWM脈沖對輸出。
軟件特性
運動控制特性
• 支持S曲線加減速的直線插補；
• 支持S曲線加減速的圓弧插補；
• 點到點快速運動；
• 三次樣條插補模式spline；
• 三次隱式樣條插補Hermite-spline (PVT)；
• 自動硬件捕捉/觸發功能；
• 交互式手動運動（手輪）；
• 運動前瞻控制（lookahead）。
伺服特性
• 獨立的數字PID反饋濾波；
• 速度前饋，加速度前饋，摩擦前饋；
• 2路陷波濾波器；
• 低通濾波器；
• PID參數可隨時任意改變；
• 可編程的極限輸入，輸出；
• 可選擇的多極點擴展伺服算法；
• 支持用戶定義伺服算法。
換相特性
• 交流伺服電機的正弦換相
• 交流感應電機的矢量控制
• 數字電流環（使用PWM輸出時）(只適用PMAC2)
補償特性
• 位置補償(1D & 2D)；
• 力矩補償；
• 反向間隙補償；
• 刀具半徑補償。
安全特性
• 硬件的和軟件限位；
• 放大器使能/報警交換信號；
• 跟隨誤差報警；
• 整合電流極限；
• 編碼器計數缺失報警（一些版本）；
• 看門狗計時器；
• 程序和通信校驗。
計算特性
• 實時多任務系統；
• 48位浮點數編程；
• 三角函數和超越函數；
• 自動匹配不同的變量類型。
可以使用的反饋形式
• AB相正交編碼器；
• 正弦編碼器；
• 旋轉變壓器；
• 電位計；
• LVDTs，RVDTs；
• 并行數字編碼器；
• MLDTs；
• 串行編碼器（例如：SSI）。
笛卡兒坐標系或者主/從特性
• 用戶自定義的笛卡兒坐標系；
• 可分離運行程序的坐標系；
• 支持多個電機的坐標系；
• 軸空間的轉化（例如：坐標系偏置，旋轉，鏡像）；
• 主從跟隨/電子齒輪；
• 電子凸輪（需要編程支持）。
運動程序特性
• 高級程序語言；
• 自動按順序執行運動；
• 使用用戶工程單位編程；
• 運動的值可以是公式，也可以是常量；
• 自動匹配坐標系里的各軸，
• 支持G代碼，和代碼擴展。。
PLC程序特性
• 與運動程序異步；
• 與硬件PLC一樣控制I/O；
• 脫機運行時，作為支持平臺；
• 安全和狀態監視；
• 伺服比例行程安排；
• 數據報告功能；
• 可使用控制器的全部寄存器。
可選附件：
軸接口板
ACC-1P- 4 通道軸擴展接口板，反饋和I/O擴展接口板
ACC-8ES- 4 通道模擬量輸出接口板
ACC-8FS- 4 通道數字PWM輸出接口板
反饋接口板
ACC-1P- 4 通道軸擴展接口板，反饋和I/O擴展接口板
ACC-51S- x4096高分辨率正弦編碼器細分板
ACC-8TS- ACC-28B附件的高分辨率模擬量輸入擴展接口板
數字I/O接口板
ACC-1P- 4 通道軸擴展接口板，反饋和I/O擴展接口板
