LRD07C施耐德熱繼電器
| 產 品 主 要 信 息 |
| 訂 貨 號: |
LRD07C |
| 名 稱: |
TeSys D系列熱過載繼電器 |
| 參 數: |
整定電流 1.6-2.5A 適用的接觸器：LC1-D09-18 觸點形式: 一開一閉
|
| 產 品 大 類: |
電動機控制與保護產品 |
| 產 品 小 類: |
熱過載繼電器 |
產品簡介：
施耐德熱繼電器性能有手動及自動復位、可鉛封的透明面蓋，可防止原設置值意外變動、預接線配件、獨立安裝端子模塊、遠程電氣復位等等一些。這種高性能施耐德熱繼電器一般可適用于150A內各種電動機規格的。
優勢：標配手動/自動復位及簡易的螺釘接線、彈簧接線、環形接線及EverLink接線多種端子選擇，高性能的LRD熱過載繼電器可以適用于150A內各種電動機規格；與TeSys D接觸器相配合可組成及其緊湊的電動機起動器
應用：工業控制、能源及基礎設施、建筑等；標準的電動機保護 ；線路保護；電動機過載保護、電動機堵轉及缺相保護；TeSys LR.D 熱過載繼電器
| 序號 |
額定電流倍數 |
動作時間 |
起始條件 |
周圍空氣溫度 |
| 1 |
1.05 |
2小時內不動作 |
冷態 |
室溫（20±5）℃ |
| 2 |
1.2 |
2小時內動作 |
靜態（在序1后進行試驗） |
| 3 |
1.5 |
10A級 |
| 10A級 |
| 4 |
7.2 |
10A級 |
冷態 |
| 10A級 |
接觸器、繼電器適用 選型表
| 各種施耐德接觸器配套熱繼電器選型表 |
| 名稱 |
型號 |
電流調節范圍 |
適用的接觸器 |
| 執繼電器 |
LRD01C |
0.1-0.16A |
LC1-D09-18 |
| 執繼電器 |
LRD02C |
0.16-0.25A |
| 執繼電器 |
LRD03C |
0.25-0.4A |
| 執繼電器 |
LRD04C |
0.4-0.63A |
| 執繼電器 |
LRD05C |
0.63-1A |
| 執繼電器 |
LRD06C |
1-1.6A |
| 執繼電器 |
LRD07C |
1.6-2.5A |
| 執繼電器 |
LRD08C |
2.5-4A |
| 執繼電器 |
LRD10C |
4-6A |
| 執繼電器 |
LRD12C |
5.5-8A |
| 執繼電器 |
LRD14C |
7-10A |
| 執繼電器 |
LRD16C |
9-13A |
| 執繼電器 |
LRD21C |
12-18A |
| 執繼電器 |
LRD22C |
16-24A |
LC1-D25-38 |
| 執繼電器 |
LRD32C |
23-32A |
| 執繼電器 |
LRD35C |
30-38A |
| 執繼電器 |
LRD3322C |
17-25A |
LC1-D40-65 |
| 執繼電器 |
LRD3353C |
23-32A |
| 執繼電器 |
LRD3355C |
30-40A |
| 執繼電器 |
LRD3357C |
37-50A |
| 執繼電器 |
LRD3359C |
48-65A |
| 執繼電器 |
LRD3361C |
55-70A |
LC1-D80-95 |
| 執繼電器 |
LRD3363C |
63-80A |
| 執繼電器 |
LRD3365C |
80-104A |
| 執繼電器 |
LRD4365 |
80-104A |
LC1-D115-D170 |
| 執繼電器 |
LRD4367 |
95-120A |
| 執繼電器 |
LRD4369 |
110-150A |
| 執繼電器 |
LR9D5367 |
60-100A |
| 執繼電器 |
LR9D5369 |
90-150A |
| 執繼電器 |
LR9F5369 |
90-150A |
| 熱繼電器 |
LR9F5371 |
132-220A |
LC1-D205-D245 |
| 熱繼電器座 |
LAD7B106C |
獨立按裝座 適用于 LRD01-35C |
| 18 |
LA7D3064C |
獨立按裝座 適用于 LRD3322-3365C |
功能及接線方式：
TeSys d熱過載繼電器能夠?yàn)榻涣麟娐泛碗妱?dòng)機提供針對如下方面的保護：
● 過載 ● 缺相 ● 起動時間過長 ● 堵轉時間過長
接線方式：
LRD01到LRD35——LRD 01到35繼電器通過螺釘夾緊端子連接。 另外也可以提供使用環形接線端子連接的產品。
LRD313到LRD365——LRD 313到LRD 365通過BTR螺旋連線器(內六角螺釘)連接(施耐德電氣專利)。
這些螺釘通過一個號絕緣艾倫扳手?jǐn)Q緊。
采用EverLink®接線端子，補償導線蠕變 (1) 效應，從而確保持久的緊因效果 。這些繼電器也可以通過環形接線端子連接。
這種連接方式滿足亞洲某些市場的需求，適用于存在強烈振動的場合，比如鐵道運輸系統。
LRD 3361到4369LRD2
LRD 3361到369和LRD繼電器通過螺釘夾緊端子連接。
另外也可以提供使用環形接線端子連接的產品。

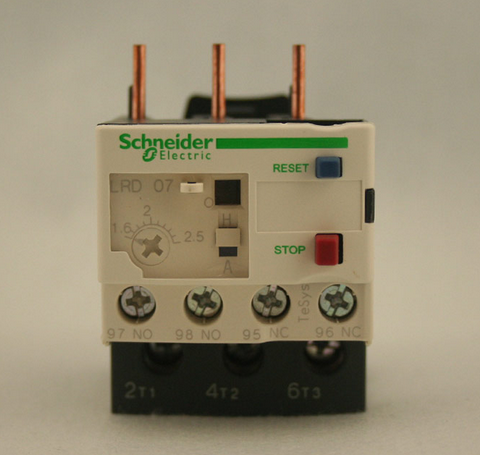

產品實拍
