產品參數:

1、額定工作電壓：380V/690V/1140V 50Hz/60Hz

2、額定工作電流：5A至1600A

3、工作環境溫度：40℃

4、抗電強度：鐵芯-繞組 3000VAC/50Hz/5mA/10s無飛弧擊穿(工廠測試)

5、絕緣電阻：1000VDC絕緣阻值≥100MΩ

6、電抗器噪音：小于80dB（與電抗器水平距離點1米測試）

7、防護等級：IP00

8、絕緣等級：F級以上

9、產品執行標準：GB19212.1-2008、GB19212.21-2007、GB1094.6-2011

 上海眾平科技有限公司    周鼎凱      18516075689

 www.eagtop.gongboshi.com

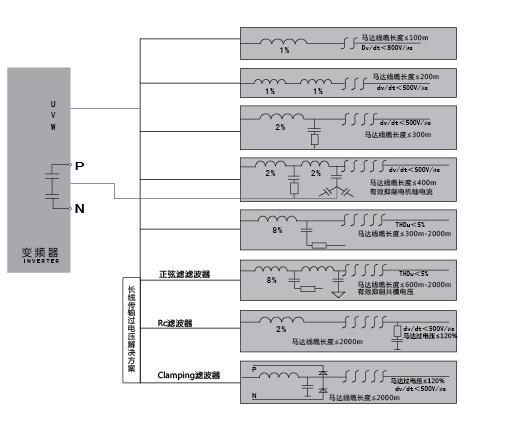

變頻輸出端解決方案

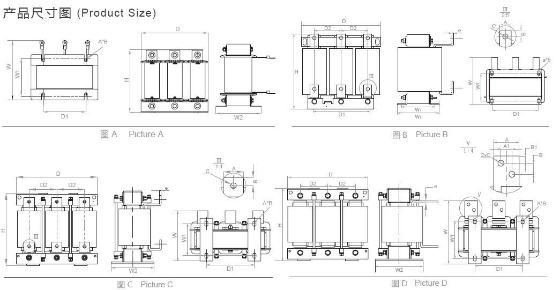

產品尺寸圖:

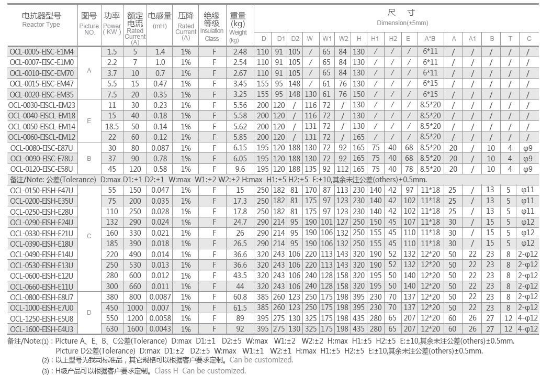

380V輸出交流電抗器(1%壓降)選型表

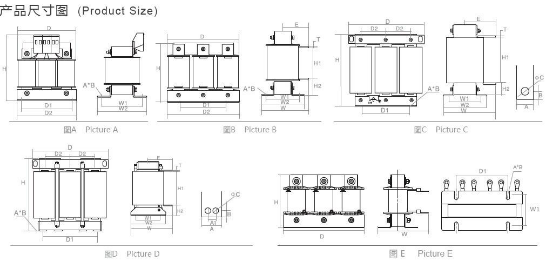

產品尺寸圖:

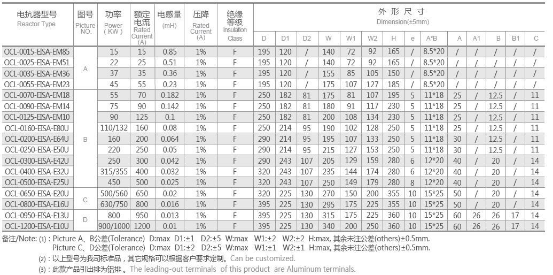

690V輸出交流電抗器兩象限（1%）選型表



690V輸出交流電抗器兩象限（2%）選型表



1140V輸出交流電抗器（1%）選型表

 1

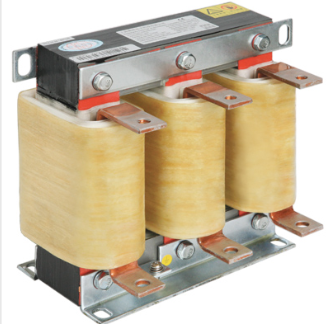

輸出電抗器

用于平滑濾波，降低瞬變電壓dv/dt，延長電機壽命�？梢越档碗姍C噪音，減低渦流損耗。降低輸出高次諧波造成的漏電流。保護變頻器內部的功率開關器件。

輸出電抗器產品簡述:

  用于平滑濾波，降低瞬變電壓dv/dt，延長電機壽命�？梢越档碗姍C噪音，減低渦流損耗。降低輸出高次諧波造成的漏電流。保護變頻器內部的功率開關器件。

產品特點:

  電抗器可以根據客戶使用頻率的高低合理選取磁性材料（硅鋼片，鐵氧體，非晶鐵心，磁粉芯）;采用了高性能的箔式繞組結構,具有直流電阻小,抗電磁力能力強,短時間過載能力強;采用高性能的F級以上的復合絕緣材料,使產品在嚴酷的工作條件下依然可以保持可靠的性能;電抗器設計磁通密度低，線性度好，過載能力強，配合真空壓力浸漬工藝電抗器噪音小。

上海鷹峰電子科技有限公司是以專業研發、生產電力電子無源器件為發展方向的高新技術企業，是國內領先的無源器件解決方案供應商。主要產品包括疊層母線、薄膜電容器、水冷散熱器、電抗器、功率電阻器、制動單元、電力濾波器等。

  公司先后通過了SQCISO9001：2008質量管理認證體系和ISO/TS16949-2009質量管理認證體系。鷹峰科技不斷致力于產品的開拓與創新，為工業傳動、新能源、軌道交通、電能質量等行業客戶提供極具竟?fàn)幜Φ臒o源器件綜合解決方案和服務，持續了解客戶需求，配合客戶共同研發，提升用戶體驗，為用戶創造*大價值。
